机械原理

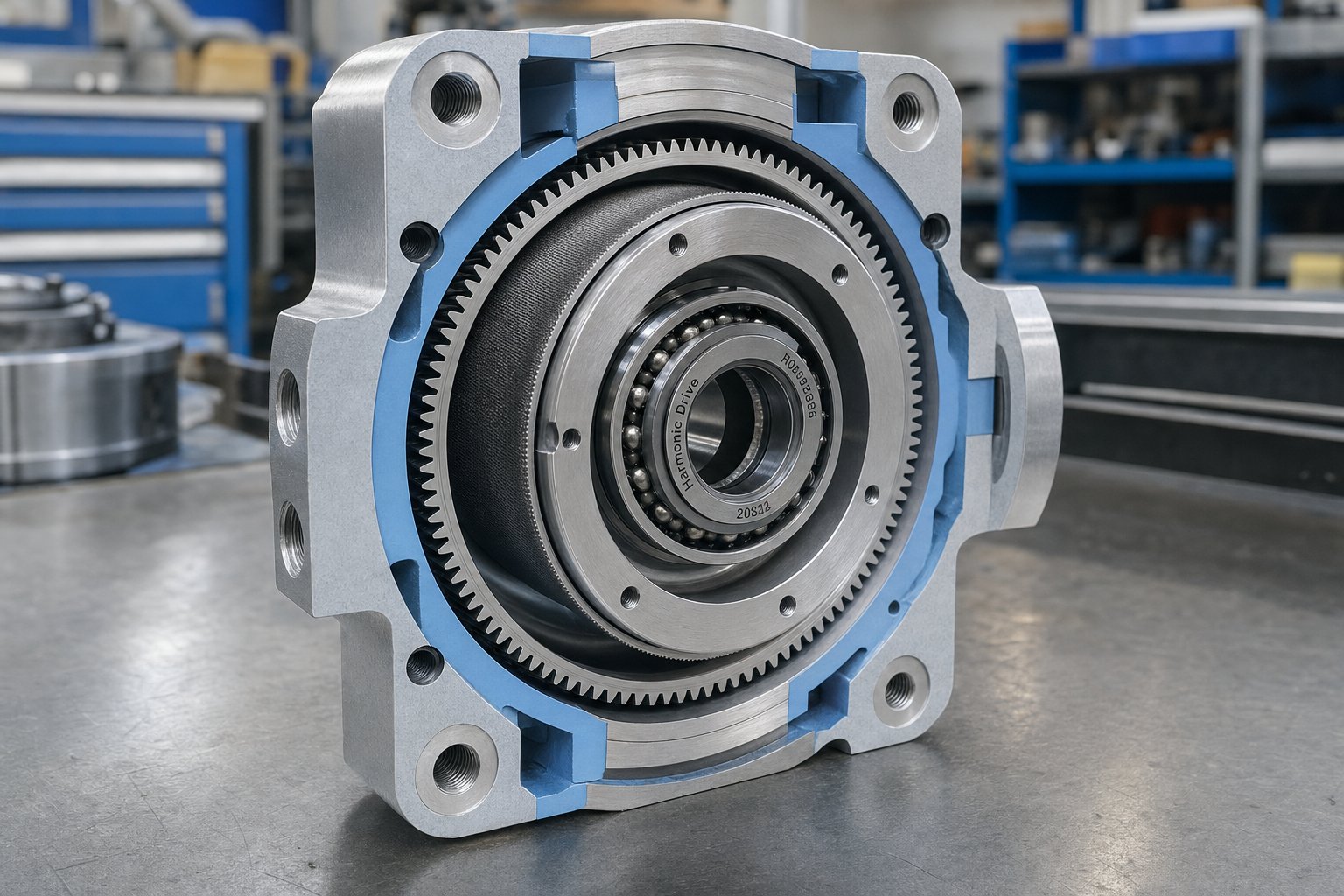

应变波齿轮由三个组件构成：波发生器（带滚珠轴承的椭圆凸轮）、柔轮（带外齿的薄壁柔性金属杯体）和刚轮（刚轮（带内齿的刚性环）。当波发生器旋转时，它使柔轮变形为成椭圆形状，使其齿面在相对的两点与刚轮啮合。由于柔轮齿数略少于刚轮，波发生器每转一圈，柔轮相对于刚轮前进一个小的角度增量。

该机制只需单级即可实现通常30:1至320:1的减速比，零背隙且高扭转刚度。这些特性正是机器人关节所需要的：精确的角度定位、抗外力能力和带载保持位置位而不消耗功率的能力。

为什么具身智能依赖这项技术

可预测的动态特性

具身AI系统依赖物理仿真和基于模型的控制。AI必须预测其行为将如何影响物理状态。带背隙的传动会在机械系统中引入不可预测的间断，使控制问题复杂化。应变波齿轮消除了这一变量，提供使基于模型的控制可行的线性、可预测行为。

通过反向驱动实现能效

许多谐波减速器具有部分反向驱动能力——即被外部负载反向驱动的能力。这一特性实现了能量回收式行走步态和与环境的柔顺交互。当人形机器人的脚触及地面时，冲击力通过过传动系统反向传递而非被刚性阻挡，实现自然的步态动力学并降低结构的峰值负载。

紧凑集成

应变波齿轮的同轴输入输出配置意味着电机、减速器和输出轴承可以共享同一轴线。这使得人形机器人中常见的纤细圆柱形关节形态成为可能。。来福的中空型 FHT系列进一步展示了这一原理——通过减速器提供中心通孔，允许电缆、气路或额外轴穿过关节中心。

材料科学与柔轮挑战

柔轮是应变波齿轮中最创新也最具挑战性的组件。它必须足够柔韧，在波发生器的影响下弹性变形，经历数百万次疲劳循环，同时在扭转方向上足够刚硬以传递扭矩而不产生过度扭转。这种综合特性对材料选择、热处理和制造精度提出了极高要求。

柔轮的材料通常选用高强度合金钢，经过锻造、机械加工、热处理和微米级公差的精磨。柔轮外表面的齿形必须在必须保持精确的几何形状，尽管底层金属在椭圆变形。齿形的任何偏差都会导致负载不均、加速磨损并最终失效。

关键任务应用的测试与验证

在具身AI应用中，机器人可能与人类交互、在非结构化环境中运行或执行安全关键任务，每个机械零部件的可靠性都不容妥协。。谐波减速器制造商必须通过加速寿命测试、扭转过载测试和环境循环测试。这些测试数据为产品设计改进和客户的应用工程指导提供依据。

对于机器人OEM而言，详细测试数据和应用工程支持的可用性与产品规格本身同等重要。纸面上满足扭矩和精度规格的减速器但缺乏长期可靠性验证数据的减速器会将风险引入机器人设计设计开发项目。

经典的力学，全新的应用

应变波齿轮的故事跨越近七十年，从Musser 1957年的专利到当今最先进人形机器人的关节。随着具身AI推动机器能力边界，这一机械原理被证明是永恒的。

下一篇章属于能够以量产机器人所需规模与成本提供这种精度的制造商。

来福自主研发的Delta齿形驱动着我们的FS and FH系列 谐波减速器。下载技术规格或联系我们获取应用专用性能数据。
