在当前高度发展的自动化领域，在运动控制中获得可靠的精度仍是一项普遍挑战。从事机器人与自动化系统的工程师往往需要仔细权衡，因为高精度减速器的选择会影响定位精度、系统性能与总体成本。

随着机器人传动系统不断朝更高速度、更高精度与更紧凑设计发展，各类减速器技术之间的差异愈发明显。本文比较两种广泛使用的高精度减速器方案，说明其特性与实际运动控制需求的对应关系。

什么是谐波减速器

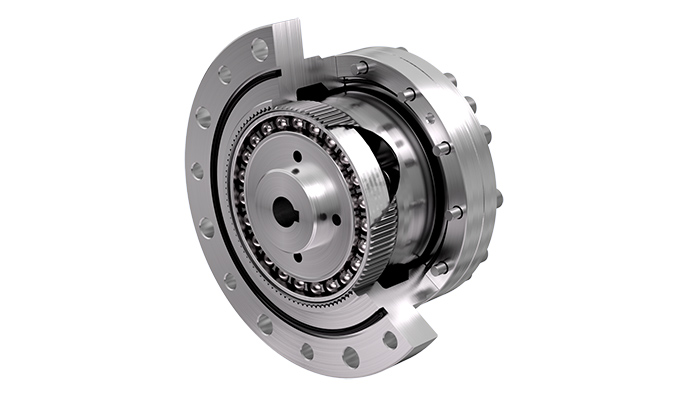

谐波减速器（Strain Wave Gear，也称 Harmonic reducer）是一种高精度减速器，用于需要精确定位、紧凑结构与平稳运动的场合。它广泛用于机器人与医疗器械等对精度、重复定位精度与空间利用率有要求的领域。

谐波减速器的工作原理

谐波减速器通过让柔性齿轮元件持续变形，使其轮齿在特定位置与固定齿圈啮合，从而传递运动。这种啮合方式在输入与输出之间形成可预期的转速差，产生平稳、准确的减速效果。

谐波减速器的关键部件

波发生器（输入端）

波发生器是带轴承组件的椭圆凸轮。转动时，它迫使柔性齿轮元件呈现椭圆形状，驱动啮合过程。

柔轮（输出端）

柔轮是带外齿的薄壁柔性杯。它变形以贴合波发生器的椭圆形状，并沿长轴在两个相对区域与刚轮啮合。

刚轮（固定齿圈）

刚轮是带内齿的刚性齿圈，通常固定在壳体上。其齿数略多于柔轮，通过受控的齿数差实现减速。

谐波减速器的运行原理

波发生器转动时持续改变柔轮形状，使其轮齿在椭圆长轴处与刚轮啮入、脱开。由于刚轮齿数更多，柔轮每转一圈仅前进少量齿，从而得到缓慢、精确且与输入方向相反的输出。这正是其能在平稳、可重复的运动中实现高减速比的原因。

谐波减速器在运动控制中的优势

• 零背隙带来高精度定位： 谐波减速器实现真正的零背隙，可支持精密运动控制系统中的重复定位与稳定控制环。
• 结构紧凑、重量轻、转矩密度高： 其设计实现了较高的转矩体积比，有助于在紧凑的机器人传动结构中减小关节尺寸与系统重量。
• 输入输出同轴，便于集成： 同轴布局使输入与输出位于同一轴线上，简化了机械布置与对中。

适用场合

当项目优先考虑零背隙、紧凑结构与单级大减速比时，谐波减速器是现代运动控制与机器人传动设计中常见的减速器选择。

什么是摆线针轮传动（RV 减速器）

摆线针轮传动（Cycloidal Drive，也称 RV 减速器）是一种重载高精度减速器，用于要求高刚度与大承载能力的场合。常见于工业机器人与自动化系统，这类场合对强度与耐久性的要求高于紧凑尺寸。

摆线针轮传动的工作原理

摆线针轮传动利用摆线针轮原理传递运动。转矩通过滚动接触而非轮齿滑动传递，从而把载荷分散到多个接触点，提高耐磨性与抗冲击能力。

摆线针轮传动的关键部件

偏心凸轮（输入端）

偏心凸轮与输入轴相连，驱动摆线轮做偏心回转运动。

摆线轮

摆线轮具有特殊型线的齿廓。它以摆动方式运动，同时与一圈针齿啮合。

针齿壳（固定齿圈）

针齿壳内均匀布置针齿或滚子。这些针齿在运转中传递转矩并分担载荷。

摆线针轮传动的运行原理

偏心凸轮转动时，迫使摆线轮做滚动的公转运动。摆线轮同时与多个针齿啮合。由于其齿数少于针齿数量，便产生转速差，从而得到较低的输出转速与较高转矩，并具有很好的机械稳定性。

摆线针轮传动的优势

• 高刚度与高扭转刚度：摆线针轮传动采用刚性部件与多点接触，因而刚度很高，承载时变形极小。
• 抗冲击载荷能力强：该设计使摆线针轮传动能够吸收突然冲击。通常可承受最高达额定转矩 5 倍的冲击载荷，包括急停工况。

摆线针轮传动的局限

• 体积大、重量重：坚固的结构需要更大空间。摆线针轮传动比谐波减速器更大、更重。
• 结构复杂、成本较高：零件更多、公差更紧，增加了制造与装配的复杂度，通常导致总体成本更高。

何时选择摆线针轮传动

对于需要高刚度、强抗冲击能力与长期可靠性的运动控制系统，尤其是重载工业机器人与自动化场合，摆线针轮传动（RV 减速器）是实用之选。

详细对比：谐波减速器与摆线针轮传动

可借助以下快速对比，为机器人传动与运动控制系统选择合适的高精度减速器。谐波减速器侧重紧凑与精度，摆线针轮传动侧重刚度与承载耐久性。

项目	谐波减速器（Harmonic Reducer）	摆线针轮传动（RV 减速器）
核心优势	紧凑与精度	刚度与抗冲击性
背隙	真正的零背隙	背隙极低（取决于设计与预紧）
精度与重复性	优	优（重载下尤为突出）
扭转刚度	中到高	很高
抗冲击载荷能力	中等	很高（常可达额定转矩的约 5 倍）
转矩密度（转矩/尺寸）	很高	高，但体积更大
尺寸与重量	小、轻	大、重
减速比（单级）	高（常见可达约 160:1，可更高）	中到高（单级通常低于谐波减速器）
效率	中到高	高（在低速大负载下通常表现较好）
磨损特性	柔性元件疲劳是关键考量	滚动接触可靠，重载工况下使用寿命长
噪声与平稳性	很平稳，振动低	承载时平稳；某些配置下噪声可能高于谐波减速器
成本水平	通常较高，取决于精度等级	重载规格与复杂结构下通常更高
最适配的机器人轴	腕部、肘部、紧凑关节	基座关节、大型轴、高惯量关节
典型应用	协作机器人、人形机器人、医疗器械、光学系统	工业机器人基座、重型变位机、机床

工程选型指南：何时选哪一种？

选择传动方案，从来不是寻找“完美”的齿轮，而是找到与自身约束条件最匹配的方案。基于多年的应用经验，以下决策矩阵可帮助你在谐波减速器与摆线针轮传动之间作出判断。

适合选用谐波减速器的情况

• 需要零背隙与高定位精度
• 希望减速器体积最小、重量最轻且保持高精度
• 机器人关节空间受限（腕部、肘部、紧凑型手臂）

建议：    对于追求紧凑与精度的应用，可考虑 Laifual 的 FS 与 FH 系列。这些树立标准的机型在性能与占用空间之间取得了理想平衡。

适合选用摆线针轮传动（RV 减速器）的情况

• 需要高刚性，且承载时刚性强
• 系统承受冲击载荷（硬限位、高惯量、碰撞）
• 轴系尺寸大、负载重（基座关节、大型转台、重型变位机）

为何选择 Laifual Drive 作为精密传动伙伴

过去，工程师选择摆线针轮传动是为了耐久，选择谐波减速器是为了精度。Laifual 弥合了这一差距，所设计的谐波方案在提供高转矩与长寿命的同时，并未牺牲零背隙精度。

革新的齿形

我们以自主的“局部共轭面接触”设计突破了转矩瓶颈。通过将啮合接触面积提高 40%，整体承载能力提升 50%。这一创新化解了转矩密度与寿命之间的矛盾，同时将传动误差保持在 40 角秒以内。

面向人形机器人的微型系列（7.68g）

从灵巧指尖到强力的肩部，我们覆盖每一个关节。03 微型系列仅重 7.68g，可支持超紧凑设计。无论需要 03/05 系列的微小精密，还是 45/50 系列的重载能力，Laifual 都能为人形机器人提供完整方案。

优化的结构与可靠性（重量降低 30%）

重量决定效率。通过对交叉滚子轴承进行拓扑优化，我们在不牺牲刚度的前提下使结构重量降低 30% 以上。为确保动态冲击载荷下的寿命，我们与 Klüber Lubrication 合作开发定制方案，应对极端工况下的振动与“棘轮”现象。

常见问题

问：谐波减速器比摆线针轮传动更好吗？

答：不是“更好”，而是不同。谐波减速器在精度与重量方面更优，摆线针轮传动在承载能力与刚度方面更优。

问：谐波减速器会磨损吗？

答：会。随着时间推移，柔轮可能出现疲劳。不过 Laifual 采用高品质钢材，可显著延长使用寿命。

问：摆线针轮传动能做到零背隙吗？

答：通常不能。其背隙很低，但由于谐波减速器采用弹性设计，它才是唯一真正的零背隙机械方案。
