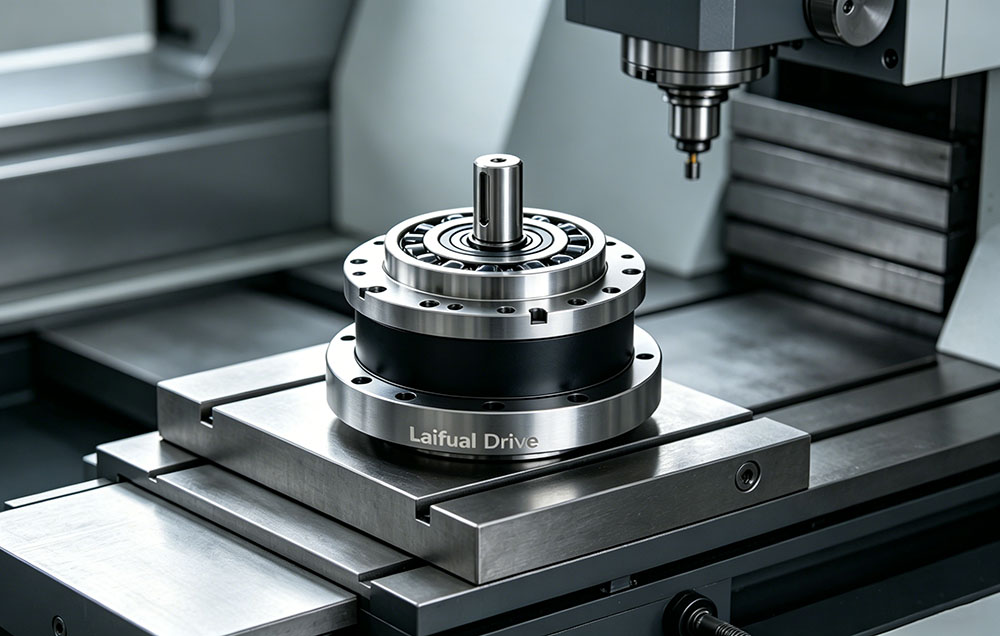

为 CNC 机床选择谐波减速器时，必须评估五项关键性能指标。首先要计算常规切削所需的连续转矩，以及急停时产生的峰值转矩。

其次，选择一个能兼顾伺服电机转速与目标输出转矩的减速比。第三，核对以牛·米/角分表示的扭转刚度，以避免重载铣削时发生颤振。最后，确认以角秒表示的定位精度，并确保外形尺寸能够容纳在机床的安装空间内。

精密金属切削的基础

数控设备完全依赖精确且可预期的运动。无论你设计的是高速自动换刀装置、可倾转的耳轴还是重载回转工作台，机械间隙都是最大的敌人。

在这些应用中，标准行星减速器往往力有不逮。它们引入的背隙会破坏表面质量，并使伺服整定变得复杂。由于谐波齿轮传动消除了这种机械间隙，它已成为现代机床设计的标准配置。然而，并非所有谐波齿轮传动都生而相同。

选到真正合适的部件，需要深入理解机床将承受的切削力。你不能只看传动装置的物理尺寸，必须评估原始数据。以下是在严苛 CNC 环境中选型谐波减速器的专业工程流程。

第一步：计算转矩与冲击载荷

CNC 加工是一种剧烈的机械过程。刀具产生巨大的反作用力，直接经工件传递回你的回转轴。因此，你的第一步是确定完整的转矩谱。

你必须计算连续加工工况下的额定转矩。但更关键的数值是峰值转矩。如果大直径钻头在材料中卡住，或在主轴全速快移时触发急停，冲击载荷很容易飙升到连续额定值的三到四倍。

例如，若你的连续切削负载产生 100 牛·米的力，所选减速器的允许瞬时最大转矩至少应为 400 牛·米。如果没有考虑到这一峰值冲击载荷，巨大的力会导致轮齿跳齿，或使金属柔轮产生永久变形。

第二步：确定最优减速比

转矩需求确定后，需要把伺服电机转速与你的输出转速要求匹配起来。谐波减速器在这方面优势明显，因为它在单级内即可实现很大的减速比。

CNC 应用中常见的减速比为 50:1、80:1、100:1 与 120:1。如果伺服电机高效运转在 3000 转/分，而你选择 100:1 的减速比，回转工作台的最高转速就是平顺的 30 转/分。

选择更高的减速比会显著放大输出转矩。这让你可以使用更小、更具成本优势的伺服电机。但你必须仔细核对规格表，确保高速电机不超过波发生器轴承的最大允许输入转速。

第三步：评估扭转刚度

在金属切削领域，机械刚度与精度同等重要。扭转刚度衡量的是施加重载时输出轴像金属弹簧一样被卷绕或扭转的程度。

如果所选减速器刚度不足，切削力会使工件振动并产生颤振。这会直接导致表面质量差、尺寸不准以及硬质合金立铣刀折断。

你必须查阅制造商提供的扭转刚度曲线。关注其弹簧刚度，通常以牛·米/角分表示。数值越高代表传动越刚硬。对于涉及钢或钛合金的重载铣削应用，应始终在刚度需求上留出余量，以保证切削平台稳定。

第四步：评估精度与重复定位精度

我们已经知道，谐波齿轮传动的持续弹性变形带来了零背隙。但你仍需严格评估定位精度与重复定位精度这两项指标。

定位精度是命令位置与工作台实际物理位置之间可能出现的最大误差。重复定位精度衡量的是传动装置连续多次返回同一物理坐标的精确程度。

对于高端 CNC 轮廓加工，应选择可保证重复定位精度在 10 至 20 角秒以内的传动装置。这种极高的精度水平确保复杂的五轴刀路能够完美衔接，在最终加工件上不留可见的接刀痕迹。

第五步：物理约束与中空轴集成

CNC 机床的安装空间非常拥挤。你需要把电缆、气动管路与高压冷却液软管引到液压夹持工装处。在旋转轴上管理这些管线是一项重大的工程挑战。

这正是选用中空轴谐波减速器对 CNC 设计者极为有利的原因。较大的中心通孔让你可以把这些关键管线直接从旋转中心穿过。

核对外形尺寸时，必须确认中空轴内径能够宽裕地容纳你的滑环与旋转接头，且不会与旋转壁面发生摩擦。

第六步：寿命与润滑需求

机床是昂贵的投资，通常需要在多个班次中连续运行。你必须根据预期的工作循环计算齿轮单元的 L10 预期寿命。

由于柔性杯型柔轮持续变形，热管理与润滑对存活至关重要。高速 CNC 应用会产生显著的摩擦。

你需要向制造商确认：针对你的运行转速，是否需要特定的航空级润滑脂或油浴润滑系统。良好的热管理可确保传动装置达到 7000 至 10000 小时的预期寿命，且精度不下降。

关于采购的几点建议

为机床选配正确的传动装置，需要细致的数学计算与对加工受力的扎实理解。花时间计算峰值转矩、核对扭转刚度、理清安装空间，能让你避免在现场发生灾难性的机床故障。

对于准备把这些专用部件集成到新机床设计中的工程团队，强烈建议直接与制造商合作。你可以与 Laifual Drive 的工程团队沟通，分析你具体的 CNC 载荷数据，并选配一款能够胜任现代金属加工严苛要求的定制谐波减速器。
