谐波齿轮传动技术简介

谐波齿轮传动又称谐波减速器，是运动控制领域的一项重要创新。它在精度、转矩密度与紧凑设计方面具有独特优势，使其成为机器人、航空航天和精密机械等行业的理想方案。

该技术最初于 20 世纪 50 年代开发，经过多年演进，已成为高精度应用中不可或缺的方案，而传统齿轮机构在这些场合往往难以胜任。本文介绍谐波齿轮传动的原理、优势及其在各行业的应用。

谐波齿轮传动是如何工作的？

从核心来看，谐波齿轮传动依靠三个主要部件运行：波发生器、柔轮与刚轮。波发生器是一个略带椭圆形的金属盘，内装柔性轴承，插入柔轮之中；柔轮是薄壁、可弹性变形、带齿的筒状结构。柔轮置于刚轮内部，刚轮具有一组刚性的内齿。

下面是谐波齿轮传动产生运动的分步解析：

波形生成： 波发生器旋转时形成椭圆形，使柔轮变形，并在两个相对位置与刚轮啮合。“应变波”这一名称正来自这种挠曲作用，因为该齿轮依靠弹性变形工作。

旋转与转矩传递： 随着波发生器旋转，柔轮被持续变形，与刚轮齿形成滚动接触。这种变形实现了转矩传递：柔轮的“波”沿一个方向移动，使柔轮齿相对刚轮产生位移。

减速比： 谐波齿轮传动的一个关键特征是高减速比，其实现方式是使柔轮齿数少于刚轮齿数。

例如，若柔轮有 200 个齿、刚轮有 202 个齿，则波发生器每转一圈，柔轮相对后退两个齿，形成 100:1 的减速比。

这一过程使谐波齿轮传动能在紧凑、轻量的结构中输出高转矩，因而非常适合对精度与耐久性有要求的应用。

关键部件及其作用

波发生器

波发生器是驱动柔轮运动的主要部件。它将连续旋转运动转化为减速所需的椭圆变形。该部件是实现挠曲作用的关键，确保产生谐波效应——即微小的位移量可转化为很高的减速比。

柔轮

柔轮由可弹性变形的材料制成，设计上要求弯曲时不产生永久变形。其带齿结构只能在特定位置与刚轮啮合，从而实现受控且精确的运动。

刚轮

刚轮固定不动，提供减速过程所需的固定内齿。其刚性设计使其能承受较大转矩，即使在大载荷下也能保持定位精度。

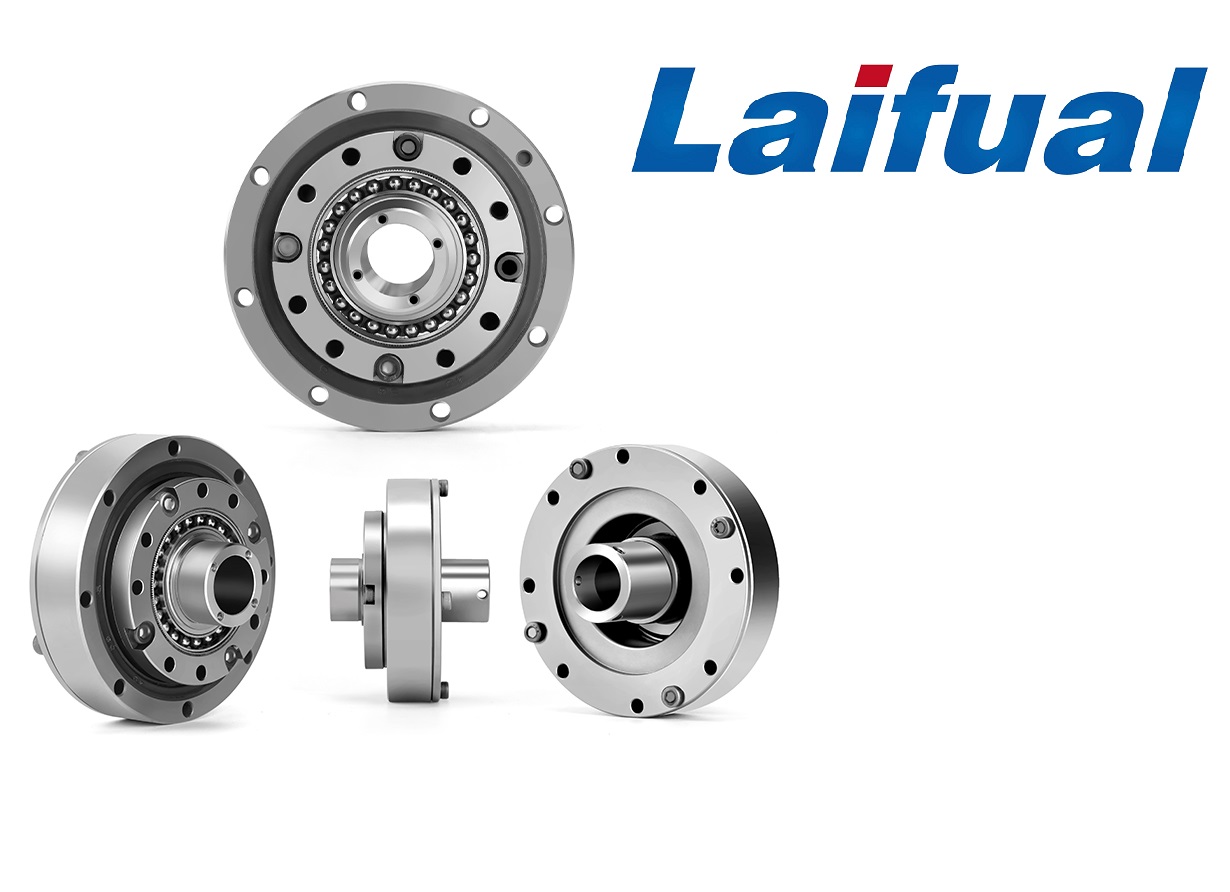

谐波齿轮传动的优势

相比行星齿轮、蜗轮蜗杆等传统齿轮机构，谐波齿轮传动具有独特优势。

这些优势包括：

高精度与零背隙

谐波齿轮传动凭借独特设计可实现近零背隙，这对机械臂、医疗设备等需要精确定位的应用至关重要。柔轮齿与刚轮齿始终保持接触，确保高精度并防止滑移。

紧凑轻量

得益于高减速比，谐波齿轮传动能在紧凑结构中输出可观的转矩。这种紧凑性使其适合航空航天、机器人等空间受限的应用。

高转矩重量比

谐波齿轮传动具有齿轮传动技术中最高的转矩密度之一，能在无需笨重机构的前提下高效输出强劲转矩。

优异的效率与耐久性

谐波齿轮传动的滚动运动平稳，可减少磨损，从而延长寿命、降低维护需求。在更换齿轮成本高昂的工业应用中，这种耐久性尤为重要。

谐波齿轮传动的应用

上述优势使谐波齿轮传动适用于多种高精度、高性能应用：

机器人

在机械臂及其他精密控制的机器人设备中，谐波齿轮传动提供平稳受控运动所需的精度与重复定位精度。凭借高减速比与低背隙，这类齿轮可实现精确的定位，这对装配、焊接和医疗手术等任务至关重要。

医疗设备

在医学影像与手术机器人等对精度要求严苛的场合，谐波齿轮传动可实现平稳、准确的运动控制。它有助于减少振动与多余动作，使精细手术操作更安全、更精确。

工业自动化

自动化系统在装配线与制造环节往往需要连续、精确的控制。谐波齿轮传动可支持半导体制造、CNC 机床和检测系统等高精度任务，这些场合对定位与精度不能有任何妥协。

光学与光子学

在望远镜驱动与相机云台中，谐波齿轮传动可提供高水平的定位精度并将振动降至最低，这对光学设备的跟踪与稳定至关重要。其紧凑尺寸也使其适合手持设备与便携设备。

与传统齿轮机构的比较

与其他常见齿轮类型相比，谐波齿轮传动有明显优势，也存在一些局限：

行星齿轮： 行星齿轮在高转矩应用中表现良好，但通常比谐波齿轮传动更笨重，且可能存在轻微背隙。相比之下，谐波齿轮传动方案更紧凑、背隙极小甚至为零，因此在精密应用中更受青睐。

蜗轮蜗杆： 蜗轮蜗杆可提供高减速比，但因滑动接触而牺牲效率。谐波齿轮传动采用滚动接触，效率更高，运动也更平稳。

直齿与斜齿轮： 这类齿轮在许多应用中很常见，但因背隙较大，通常不适合高精度任务。谐波齿轮传动则能轻松实现精度要求，且不必在转矩或空间上做出妥协。

谐波齿轮传动的局限

尽管优势明显，谐波齿轮传动也存在一定局限：

转速能力有限： 谐波齿轮传动依赖柔性材料，通常比其他齿轮类型转速更低。高速应用可能超出柔轮的材料极限，随时间推移造成磨损。

材料疲劳： 持续的挠曲作用会在长期使用中使柔轮产生疲劳，在高载荷或长时间运行下会缩短寿命。

成本： 制造谐波齿轮传动需要精密工艺与高品质材料，因此价格高于常规齿轮。

如何为你的应用选择合适的谐波减速器

选择谐波减速器取决于所需转矩、精度、转速和使用环境等因素。

以下是几点考虑：

• 载荷要求： 高转矩应用建议选用柔轮强度高、刚轮刚性好的谐波减速器。
• 精度需求： 医疗与光学设备等要求零背隙的应用，宜选用高品质谐波减速器。
• 环境条件： 航空航天或水下应用中，需选用耐极端温度、耐腐蚀的材料。

谐波齿轮传动技术的未来

材料科学与制造工艺的进步有望进一步提升谐波齿轮传动的性能。碳纤维增强柔轮、改进的表面涂层和混合材料等创新，可能提高耐久性、减轻重量并拓展应用范围。随着自动化与机器人日益融入日常生产运营，谐波齿轮传动的需求预计将持续增长，技术也将进一步完善。

结语

谐波齿轮传动技术体现了运动控制领域工程创新的力量，在精度、转矩密度和紧凑性方面表现突出。从机器人到航空航天，谐波齿轮传动在推动各行业提升精度与效率方面发挥着关键作用。

通过理解其原理、应用与局限，工程师在为高性能需求选择齿轮方案时能够做出明智决策。随着这项独特技术持续塑造下一代自动化与控制系统，其未来充满可能。
