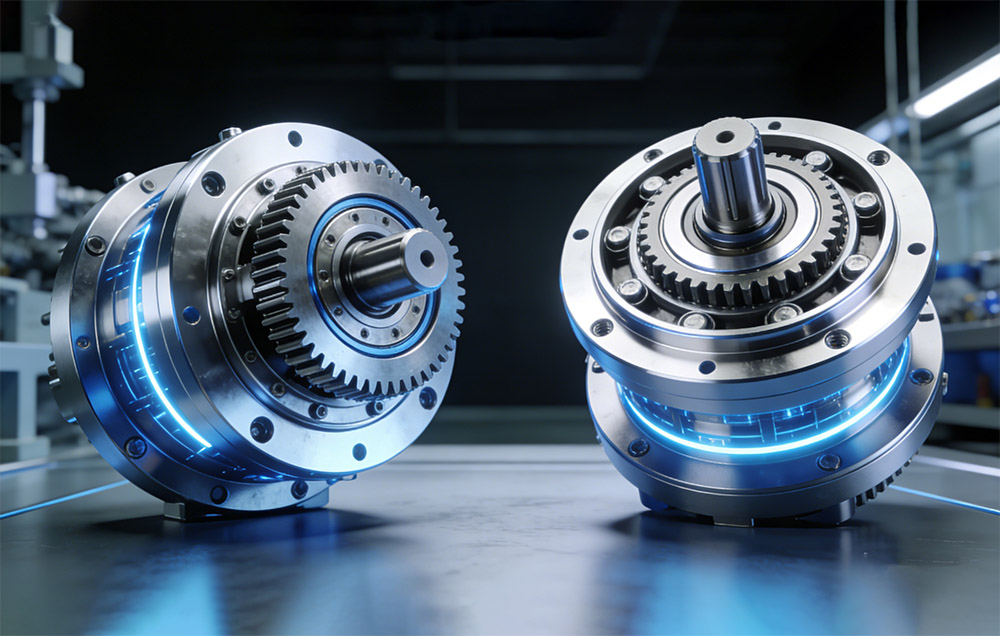

本文对比谐波减速器与摆线针轮传动的关键特性，并分析各自的适用场景，为机器人驱动系统的选型提供可操作的参考。

什么是谐波减速器，它如何工作？

谐波减速器又称谐波齿轮传动，是一种精密减速机构，以高精度、零背隙和紧凑结构著称。

由于能在极小体积内实现大减速比，谐波减速器广泛应用于对定位精度要求极高的机器人、自动化设备与航空航天领域。

谐波减速器的基本结构

这三个部件通过受控的弹性变形协同完成减速与转矩传递，这也是谐波减速器与传统齿轮系统的关键区别。

谐波减速器如何工作？

波发生器通常为椭圆形凸轮结构，外部装有滚动轴承。波发生器转动时，迫使柔轮产生周期性的椭圆变形。

柔轮是薄壁、可弹性变形的齿轮。变形后，其外齿在两个相对位置同时与刚轮的内齿啮合。

由于柔轮齿数通常比刚轮少两个，波发生器旋转一周时，柔轮相对刚轮只产生很小的角位移。

由此，传动得以实现大减速比。因此，谐波减速器在单级结构下通常可达到 1:50、1:100 甚至更高的减速比。

谐波减速器有哪些优势？

与传统齿轮系统相比，谐波减速器能在有限空间内实现大减速比与极低背隙，因而广泛用于机器人、自动化设备与航空航天。

高精度与极低背隙

谐波减速器最突出的优势在于其接近零背隙的传动特性。柔轮在刚轮内周期性弹性变形，使多齿同时啮合，从结构上消除了背隙引起的定位误差。这使谐波减速器在位置控制与重复定位精度方面表现优异，尤其适合精度要求严苛的机器人关节。

在紧凑结构中实现大减速比

谐波减速器无需复杂的多级齿轮系统，单级即可实现 50 至 100 以上的减速比。大减速比与紧凑尺寸的结合，使其非常适合协作机器人手臂末端执行器、医疗设备等空间受限的场景。

运动平稳、噪声低

由于谐波减速器依靠弹性变形而非传统刚性齿轮啮合传递运动，运行更为连续平稳。与传统齿轮减速器相比，谐波减速器在运行中显著降低振动与噪声，有助于提升设备稳定性与整体使用体验。

轻量化设计与良好承载能力

薄壁柔轮设计使谐波减速器在保持低重量、小体积的同时输出高转矩。这种轻量化结构对机器人系统尤为重要，可降低关节转动惯量并改善动态响应。

适合要求高重复定位精度与一致性的应用

谐波减速器在长期运行中保持稳定的传动精度，适用于对重复定位精度与一致性要求高的场合，如手术机器人、人形机器人关节与高精度定位系统。

谐波减速器应用于哪些场景？

医疗机器人与手术设备

在手术机器人与医疗设备中，精确且可重复的运动控制最为关键。谐波减速器凭借极低背隙，可实现稳定、微小的位移控制，提高操作安全性与可靠性。

工业机器人与协作机器人关节

谐波减速器常用于机器人腕部、肘部等高精度关节。在视觉引导装配与协作机器人应用中，其高定位精度有助于形成可预测、稳定的运动轨迹。

高精度制造与成像系统

谐波减速器运行平稳、振动与噪声低，适用于对重复定位精度要求高且干扰要求低的场合，如半导体设备、光学装配与相机稳定系统。

什么是摆线针轮传动，它如何工作？

摆线针轮传动是一种精密减速传动技术，以高转矩容量、强抗冲击能力和高可靠性著称。与依靠滑动接触的传统齿轮系统不同，摆线针轮传动主要通过滚动接触传递转矩，从而提升耐久性与载荷分布。

这些部件协同工作，实现大减速比与稳定的转矩输出。

摆线针轮传动的工作原理基于偏心运动与滚动啮合。输入轴带动偏心轴承旋转时，使摆线轮作偏心圆周运动。摆线轮的外轮廓与多个针齿或滚子保持连续接触，载荷由多个接触点共同分担。

由于摆线轮齿数通常少于针轮齿数，每完成一次偏心旋转，摆线轮相对针轮仅有很小的角位移。由此实现减速与转矩放大，并传递至输出轴。

摆线针轮传动有哪些优势？

传统齿轮主要依靠滑动啮合，而摆线针轮传动主要通过滚动接触传递转矩，因而具有以下优势：

高转矩容量与均匀载荷分布

摆线针轮传动的核心优势之一是多点接触结构。运行过程中多个滚子或针齿同时分担载荷，转矩分布更均匀。该设计提高了转矩容量、降低了局部应力，并有助于延长传动部件的使用寿命。

优异的抗冲击性与结构刚性

得益于偏心驱动与刚性结构，摆线针轮传动在冲击载荷与过载工况下表现良好。其高扭转刚度有助于在重载下保持稳定运行，适合频繁启停或存在明显机械冲击的工业应用。

高传动效率

摆线针轮传动主要采用滚动接触，能量损失低于基于滑动摩擦的传动。其效率通常可达 85% 至 92%，且在不同载荷条件下保持稳定，有助于提升整机能效。

大减速比与相对紧凑的结构

尽管摆线针轮传动通常比谐波减速器更大更重，但其针轮与摆线轮结构仍能在相对紧凑的空间内实现大减速比。在尺寸要求不极端、而转矩与耐久性关键的系统中，这一优势十分明显。

良好的定位精度

通过合理设计与装配，摆线针轮传动可实现低背隙与稳定的定位性能，满足工业机器人与自动化设备的基本精度要求。在强调可靠性与承载能力的应用中，其精度表现已属优良。

摆线针轮传动应用于哪些场景？

摆线针轮传动因高转矩输出、强抗冲击能力与优良耐久性，广泛用于工业与重载系统。它适合可靠性优先于极致精度的应用。

摆线针轮传动常用于工业机器人底座与手臂关节，在高载荷下提供稳定转矩与可靠定位。

它也用于重载机械臂、输送机与物料搬运设备，支持长期稳定运行。此外，摆线针轮传动还用于机床、工厂自动化系统与工业移动平台等要求坚固耐用、性能一致的场合。

如何确定选用哪种传动？

在机器人与工业自动化系统中，谐波减速器与摆线针轮传动是最常见的两类精密传动方案。正确选择取决于应用要求，如精度、承载能力、耐久性与运行环境。

谐波减速器与摆线针轮传动快速对比

结语

谐波减速器与摆线针轮传动在机器人与工业自动化中各有优势。谐波减速器以高精度、零背隙与紧凑尺寸见长，适合要求精确平稳运动的应用；但其成本通常较高，且对运行条件更为敏感。

摆线针轮传动提供更高的转矩容量、强抗冲击性与更好的耐久性。虽然极致精度略低，但在工业与重载环境中往往更具成本效益。

实际选型时，应评估精度要求、载荷条件、预期使用寿命与预算。理解这些差异，工程师便能选出最合适的传动方案，提升系统整体性能、可靠性与成本效益。

需要定制配置？欢迎联系我们的工程团队获取支持。
