在精密工程领域，谐波减速器作为一种革命性部件脱颖而出，改变了众多行业。从机器人到航空航天，这类精密装置实现了曾被认为不可能的进步。本文深入探讨谐波减速器的构成、工作原理与应用，说明其为何在现代技术中至关重要。

谐波减速器的构成

谐波减速器是一类以高精度与高效率著称的齿轮机构。

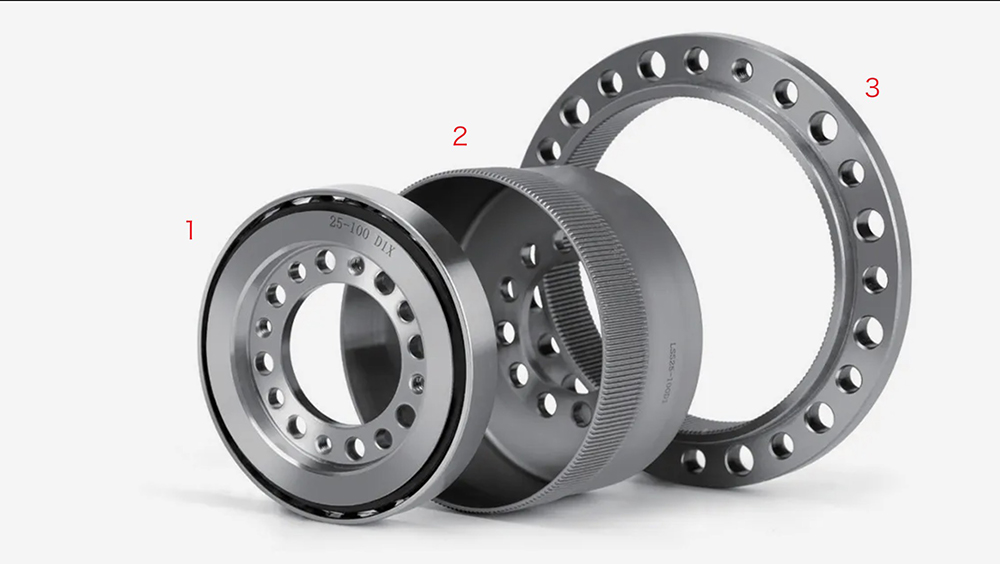

它们通常由三个主要部件组成：

1. 波发生器： 波发生器是一种高效转矩转换装置，在椭圆轮毂上装有精密加工的椭圆球轴承，直接与电机轴连接，作为齿轮组件的主要输入端。在需要受控运动或转矩传递的应用中，它通常与伺服电机配合使用。

2. 柔轮： 柔轮由合金钢制成薄壁筒形杯体，开口端带外齿；装入波发生器后，柔轮调整为椭圆形。

3. 刚轮： 刚轮由带内齿的坚固圆环构成。齿轮装配后，刚轮沿波发生器椭圆的长轴与柔轮的齿啮合。这种相互作用类似于一个椭圆内切于一个圆。从数学角度看，内切椭圆与圆相交于两点。

不过，由于轮齿具有有限高度，实际存在两个啮合区域而非仅两个点。刚轮比柔轮多两个齿，并固定在齿轮壳体上。

这些部件之间独特的相互作用，造就了谐波减速器的独特特性，包括零背隙、高转矩容量与卓越的定位精度。

谐波减速器基于谐波齿轮传动原理运行。

谐波减速器依靠被称为柔轮的柔性齿轮的变形来工作。该变形由波发生器引起，波发生器是装入柔轮内部的椭圆盘。波发生器旋转时使柔轮变形为椭圆形，使柔轮的齿沿椭圆长轴在两个相对点与刚轮的齿啮合。

这种椭圆变形与轮齿啮合形成独特的运动。柔轮齿数少于刚轮，因此随着波发生器旋转，柔轮与刚轮的啮合点沿圆周移动。波发生器每转一圈，柔轮相对刚轮仅前进少量齿。

这种差动运动带来显著的降速与转矩放大。轮齿的连续运动与啮合保证运行平稳、精度高、背隙小，使谐波减速器成为需要精确运动控制应用的理想选择。

谐波减速器的应用

谐波减速器的卓越特性使其在多种高精度应用中不可或缺：

机械臂

机器人： 谐波减速器因其精确的运动控制与紧凑设计，广泛用于机器人臂与关节。它们使机器人能够以高精度与高重复定位精度完成精细作业。

医疗设备： 手术机器人与影像系统等医疗设备，受益于谐波减速器提供的平稳、精确运动。

工业自动化： 谐波减速器在自动化制造系统中起关键作用，包括 CNC 机床与装配线，可确保精确控制与高转矩输出。

光学与光子学： 这类传动装置也用于光学设备中透镜与反射镜的精确定位，这对高分辨率成像与激光应用至关重要。

谐波减速器的优势

谐波减速器在各行业的广泛采用，可归因于其众多优势：

• 高精度： 零背隙与极小迟滞保证定位准确与重复定位精度。
• 紧凑轻量： 紧凑设计与轻量特性使其成为空间与重量受限应用的理想选择。
• 高转矩密度： 尽管体积小，谐波传动仍可承受高转矩负载，适合要求严苛的应用。
• 运行平稳： 连续的轮齿啮合带来平稳安静运行，减少磨损。

谐波减速器以其创新设计与卓越性能，改变了精密工程领域。它们能在轻量结构中提供高精度、紧凑性与高转矩，使其在现代技术中不可或缺。随着各行业持续进步，对这类出色装置的需求只会增长，推动各领域进一步的创新与应用。

参考文献

Musser, C. W. (1957). Strain Wave Gearing. US Patent 2,906,143.

Harmonic Drive LLC. (2023). Technical Overview of Harmonic Drive® Precision Gearing. Retrieved from Harmonic Drive LLC

Zivkovic, A., & Manojlovic, L. (2018). Application of Harmonic Drive Gearings in Robotics. International Journal of Advanced Robotic Systems, 15(2), 1-10. doi:10.1177/1729881418765070
