在现代运动控制系统中，精度与紧凑设计往往与输出功率同等重要。谐波齿轮传动已成为机器人、航空航天机构、半导体设备及其他高精度应用中被广泛采用的方案。

其独特的工作原理使工程师能够在极小的空间内实现大减速比，同时保持平稳、准确的运动。

与传统齿轮系统不同，谐波减速器依靠弹性变形与波形运动传递转矩。这种结构差异带来独特的性能特征，尤其在精度、效率、运行表现与承载能力方面。

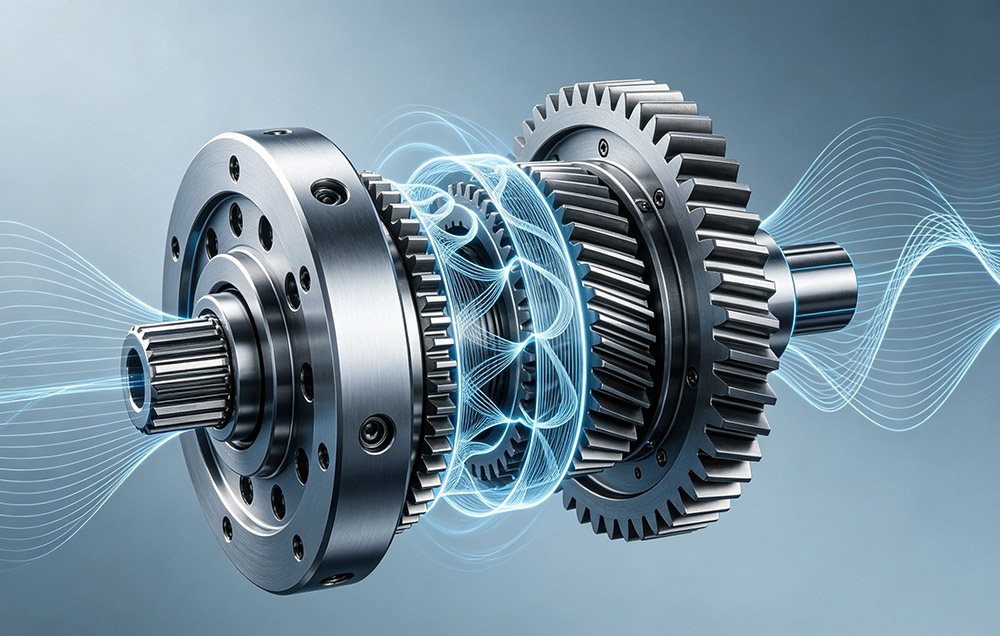

谐波齿轮传动的工作原理

典型的谐波减速器系统由三个主要部件组成：波发生器、柔轮与刚轮。

波发生器是一个椭圆形凸轮，使柔轮产生变形，柔轮是一种薄壁、可弹性变形的齿轮零件。波发生器旋转时，在柔轮中形成行波。

该行波使柔轮轮齿在两个相对位置与刚性刚轮啮合。由于柔轮齿数少于刚轮，波发生器每转一圈便产生一次可控的差动位移，从而获得较大的减速比。

这一机构实现平稳且背隙极小的运动传递，因此非常适合需要精细控制的应用。

谐波齿轮传动的效率

谐波减速器的效率并非固定值，也不呈线性变化，而是随负载、转速与工作条件而变化。

尽管如此，谐波传动仍被广泛使用，因为在许多高端应用中，其精度和紧凑性往往比效率上的取舍更重要。

谐波减速器系统的主要优势

高精度与零背隙特性

谐波齿轮传动最受认可的优势之一是其极小的背隙。柔轮与刚轮之间持续啮合，使运动传递平稳而准确。这使其在机器人关节与光学定位系统中尤为有用，因为这类应用对重复定位精度要求很高。

紧凑设计下的高减速比

谐波减速器可在单级内实现传统齿轮系统难以达到的减速比。这意味着所需零件更少，从而降低系统整体尺寸与重量。对于机械臂、航空航天设备等空间受限的场景，这一优势尤为突出。

优异的转矩密度

尽管体积紧凑，谐波减速器仍可传递相对较高的转矩。任意时刻都有大量轮齿同时接触，使载荷分布均匀，从而提升承载能力。

平稳的运动特性

由于系统通过连续的波形运动而非间断的齿面接触工作，输出运动趋于平稳。这有助于降低振动、提升控制品质，在精密系统中尤为明显。

轻量化与节省空间的结构

紧凑的结构有助于降低系统整体重量。在移动机器人或航天应用中，这有助于提升系统层面的能效。

谐波减速器系统的局限

典型应用

在精度比原始机械效率更重要的领域，谐波减速器系统得到广泛应用。

设计考量

选择谐波减速器系统时，需评估若干因素。负载要求起主要作用，因为持续高转矩运行可能需要加强型设计。空间限制往往决定是否以谐波减速器替代多级齿轮系统。

精度要求是另一项关键考量。对定位控制要求极严的系统可从谐波减速器的特性中获得明显收益。

还需考虑集成复杂度，因为安装时的对中精度会影响性能与使用寿命。

未来展望

随着自动化与机器人技术的持续进步，对紧凑、精密传动系统的需求不断增长。谐波减速器预计仍将在下一代机器人系统中占据重要地位，尤其是协作机器人与精密自动化平台。

材料改进与设计优化的持续推进，可能进一步提升效率与耐久性。这有望将其应用拓展到更多同时要求精度与可靠性的工业领域。

结语

谐波齿轮传动在精度、紧凑设计与大减速比能力之间取得了独特平衡。其工作原理使其能在很小的体积内实现极高精度的运动控制，因此成为机器人与先进自动化系统的优选方案。

与此同时，在效率上限、制造复杂度与长期材料疲劳方面仍存在折中。理解这些特性有助于工程师针对具体性能需求选择合适的系统。

在精度与空间效率比极限机械效率更重要的应用中，谐波减速器仍是高效的解决方案。
