谐波减速器部件详解：波发生器、柔轮与刚轮
Learn all about harmonic drive components including wave generator, flexspline and circular spline. Explore core strain wave gear parts & working principle for precision motion control.
2026年6月3日
精密运动控制在现代自动化中至关重要，涵盖工业机器人、半导体设备以及医疗与航空航天系统。谐波减速器因能实现大减速比、紧凑设计与优异的定位精度而广受认可。
其性能取决于谐波减速器齿轮、齿轮套件与杯型组件等关键部件，它们协同工作，实现精确可靠的动力传递。
要点
- 谐波减速器以紧凑轻量的设计实现大减速比。
- 标准谐波减速器由三个主要部件构成：波发生器、柔轮与刚轮。
- 组件式齿轮套件为定制设备与集成运动系统提供设计灵活性。
- 杯型组件因结构紧凑、转矩密度高，广泛用于机器人与自动化领域。
- 谐波减速器齿轮可实现优异的定位精度与极小背隙。
- 了解各部件的特性可简化系统设计并提升整体性能。
什么是谐波减速器部件？
谐波减速器是一种谐波齿轮传动系统，通过柔性齿轮的弹性变形传递运动。与传统的行星齿轮或直齿轮机构不同，谐波减速器依靠薄壁柔轮的受控挠曲实现减速。
虽然谐波减速器有整机装配形式，许多制造商也提供部件级方案。这些部件使工程师能将传动直接集成到定制设备中，同时优化重量、空间与性能。

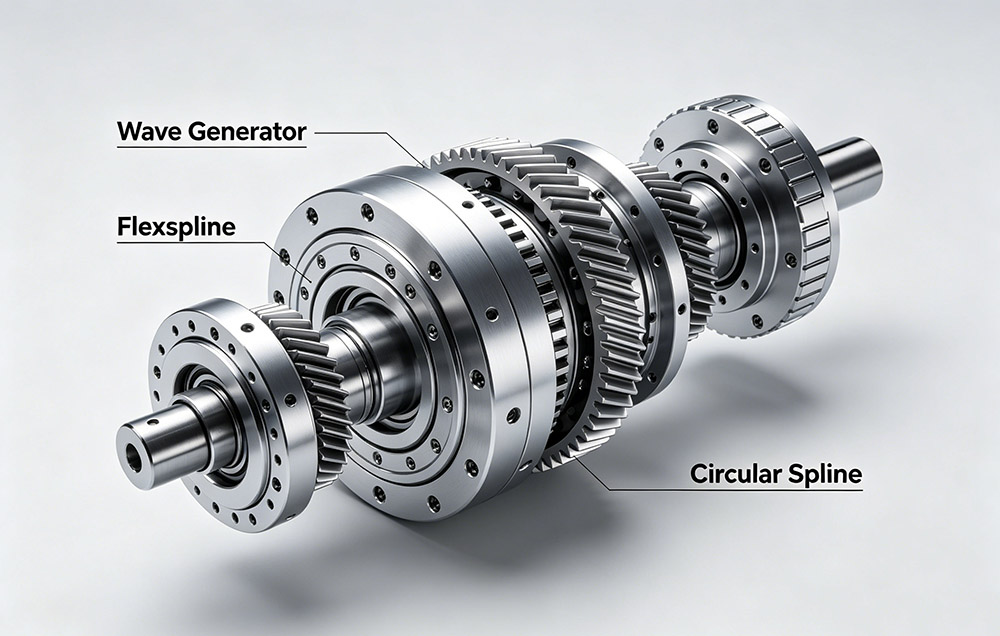

多数谐波减速器系统围绕三个核心部件构成：
- 波发生器
- 柔轮
- 刚轮
这些部件共同形成谐波减速器所著称的精确运动特性。
三大核心谐波减速器齿轮
波发生器
波发生器是谐波减速器系统的输入部件。
它通常由椭圆凸轮与专用薄壁轴承组成。输入轴旋转时，椭圆形轮廓迫使柔轮变形为椭圆形状。
这种受控变形在柔轮与刚轮之间形成两个啮合区。随着波发生器持续旋转，啮合区沿齿轮圆周移动，从而实现减速。
波发生器的作用体现在：
- 平稳的转矩传递
- 高旋转精度
- 齿轮间稳定的啮合
- 高效的运动传递
由于影响齿轮啮合质量，波发生器直接决定定位性能与使用寿命。
柔轮
柔轮或许是谐波减速器中最具特色的部件。
它是带外齿的薄壁柔性齿轮。杯形结构使其可弹性变形，同时保持足够强度传递转矩。
波发生器旋转时，柔轮不断改变形状，使其齿在齿轮两侧与刚轮啮合。
由于柔轮齿数少于刚轮，每转一周两齿轮之间产生很小的相对位移。这一差值形成减速比。
柔轮具有多项优势：
- 轻量结构
- 紧凑封装
- 高转矩容量
- 优异的重复定位精度
- 低背隙表现
刚轮
刚轮是包围柔轮的刚性外齿轮。
它带有内齿，齿数通常略多于柔轮。视应用而定，刚轮可固定，也可作为输出部件。
其刚性结构提供：
- 结构稳定性
- 一致的齿轮啮合
- 精确的转矩传递
- 长使用寿命
刚轮与柔轮的相互作用构成谐波减速器减速的基础。
理解谐波减速器齿轮套件
谐波减速器齿轮套件是基础传动组件，包含核心齿轮元件，但不含外壳、输出轴承或电机接口。
对于设计定制设备的工程师，齿轮套件提供更大灵活性，因为它们可直接集成到现有机械结构中。
典型的谐波减速器齿轮套件包括：
- 波发生器
- 柔轮
- 刚轮
部分型号还可包含简化设备安装的安装结构。
组件式齿轮套件的优势
紧凑集成
许多先进设备空间受限。组件式齿轮套件使设计者能将传动直接集成到周边结构中，减小系统整体尺寸。
减重
去除外壳与不必要的部件有助于降低总重量。这在机械臂与航空航天应用中尤为可贵，因为运动质量会影响性能。
设计灵活性
工程师可定制轴承布置、输出结构与安装接口，以匹配具体项目要求。
高精度
即使没有全封闭外壳，谐波减速器齿轮套件仍保持谐波齿轮传动技术所具备的定位精度与低背隙特性。
什么是杯型组件？
杯型组件是自动化设备中最常用的谐波减速器配置之一。
“杯型”一词指柔轮的形状。柔轮并非平板轮廓，而是形成带有薄柔性壁与刚性法兰的筒形杯体。
该设计在实现高效弹性变形的同时，保持优异的转矩传递能力。
杯型组件的结构
典型的杯型组件包括：
- 杯型柔轮
- 刚轮
- 波发生器
- 支撑用机械接口
杯形结构在强度、柔性与紧凑性之间取得良好平衡。
杯型组件的优势
| 特性 | 说明 |
| 高转矩密度 | 杯型设计相对其尺寸与重量可传递较大转矩，适合机器人关节与紧凑自动化系统。 |
| 优异的定位精度 | 最小化背隙并提升重复定位精度，在复杂运动序列中实现精确运动控制。 |
| 紧凑设计 | 在有限安装空间内提供高性能，适合空间受限的系统。 |
| 运行平稳 | 连续齿啮合有助于降低振动、改善运动品质，尤其在低速时。 |
| 应用范围广 | 谐波减速器部件的独特特性使其适用于多个行业与精密运动控制应用。 |
谐波传动部件的应用
谐波减速器部件的独特特性使其适用于多种行业。
| 行业／应用 | 优势与典型用途 |
| 工业机器人 | 以紧凑尺寸支持机器人关节的精确位置控制。优势包括精确轨迹控制、高转矩输出、轻量关节结构与平稳运动。 |
| 协作机器人 | 低背隙与高重复定位精度提升了在人员附近作业及执行精细任务时的控制精度与安全性。 |
| 半导体制造设备 | 为晶圆搬运系统、检测设备、光刻定位平台与精密自动化模块提供所需的极高精度。 |
| 医疗器械 | 在手术机器人、康复设备、诊断影像设备与实验室自动化系统中实现平稳可靠的运动。 |
| 航空航天与国防 | 支持紧凑运动系统，在减轻重量的同时保持严苛航空航天与国防环境所需的高精度。 |
谐波齿轮为何能实现低背隙
谐波减速器最受认可的特性之一是其极低的背隙。
传统齿轮系统通常需要在啮合齿之间留出间隙以防卡死。该间隙会在换向时引入定位误差。
在谐波减速器中，大量齿同时啮合。由于柔轮在多个齿上与刚轮保持连续接触，间隙被大幅减小。
其结果是：
- 提高定位精度
- 更好的重复定位精度
- 更平稳的运动控制
- 增强的伺服性能
对于机器人、检测系统与精密制造等应用，这些优势可显著提升整机性能。
如何选择合适的谐波减速器部件
选择合适的谐波减速器部件取决于若干因素。
| 选型因素 | 说明 |
| 所需减速比 | 减速比越高，转矩放大越大，但输出转速越低。所选减速比应匹配应用的性能要求。 |
| 转矩要求 | 应同时评估连续转矩与峰值转矩需求，以确保运行可靠稳定。 |
| 可用安装空间 | 紧凑型应用可选用杯型组件或集成式齿轮套件，以尽量减小整体尺寸。 |
| 精度要求 | 涉及定位、跟踪或协同运动的应用通常要求低背隙与高重复定位精度。 |
| 系统集成策略 | 部分项目适合整机壳体式单元，另一些项目则通过部件级集成实现更优优化。 |
在设计早期就弄清这些要求，可以简化部件选型，并改善长期性能。
结语
谐波减速器在精密运动控制中持续发挥重要作用，因为它在单一传动方案中兼具紧凑尺寸、大减速比与优异定位性能。
每台谐波减速器的核心是三大关键部件：波发生器、柔轮与刚轮。这些谐波减速器齿轮共同构成独特的谐波传动原理，实现平稳精确的运动。
欢迎了解我们的谐波减速器部件，为您的运动控制项目找到合适方案。如需选型或参数方面的支持，我们随时乐于协助。
Q1 谐波减速器由哪些部件组成？
谐波减速器通常由三个主要部件组成：波发生器、柔轮与刚轮。这些部件通过受控弹性变形共同实现减速。
Q2 什么是谐波减速器齿轮套件？
谐波减速器齿轮套件包含核心传动元件，但不含完整外壳。它通常包括波发生器、柔轮与刚轮，可集成到定制机械设计中。
Q3 齿轮套件与整机单元有何区别？
齿轮套件仅包含核心齿轮部件，而整机单元还包含轴承、壳体结构与安装接口等附加元件，便于安装。
Q4 杯型组件为何广泛用于机器人？
杯型组件具有高转矩密度、紧凑尺寸、低背隙与优异定位精度，非常适合机器人关节与自动化机械。
Q5 谐波减速器有背隙吗？
与传统齿轮系统相比，谐波减速器以极低背隙著称。其多齿啮合设计有助于最小化定位误差并提升重复定位精度。
Q6 哪些行业常用谐波减速器部件？
谐波减速器部件广泛用于机器人、协作机器人、半导体设备、医疗器械、航空航天系统、国防应用与精密自动化机械。
Q7 谐波减速器能实现大减速比运行吗？
可以。谐波减速器的一大优势是能在紧凑体积内实现大减速比，往往无需多级齿轮。
Q8 如何选择合适的谐波减速器组件？
选型通常取决于减速比、转矩要求、安装空间、精度需求与集成偏好。评估这些因素有助于为具体应用找到最合适的方案。
