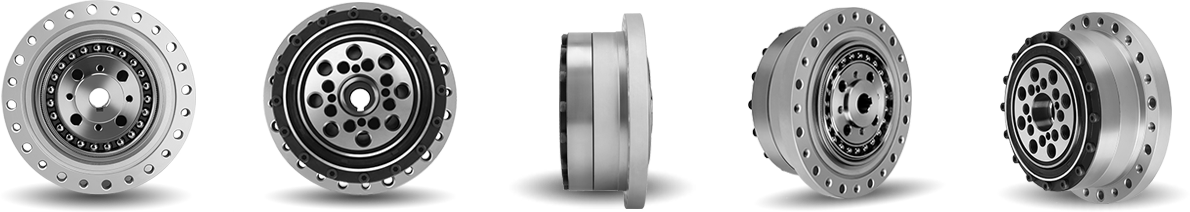

LSG 系列

LSG系列谐波减速器其柔轮为杯形标准筒结构，是为高转矩客户研发的新品，扭矩承载能力比LSS系列提示30%以上，使用寿命提高43%以上，追求高负载容量，高可靠性。

安装方式：

一般采用刚轮端固定，柔轮端输出的连接方式使用。

产品特点：

1、杯型结构

2、紧凑简洁的设计

3、无齿隙

4、输入输出同轴

5、优良的定位精度和旋转精度

LSG 系列参数

LSG谐波减速器

型号	速比	输入2000r/min时的额定转矩		起动停止时的容许峰值转矩		平均负载转矩的容许最大值		瞬间容许最大转矩		容许最高输入转速（脂润滑）	容许平均输入转速（脂润滑）	背隙	重量	设计寿命
型号	速比	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Hour
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤20	LSG-I/II:0.51	10000
	80	10	1.0	30	3.1	14	1.4	58^[1]	5.9^[1]					15000
	100	10	1.0	36	3.7	14	1.4	58^[1]	5.9^[1]					15000
	120	10	1.0	36	3.7	14	1.4	58^[1]	5.9^[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤20	LSG-I/II:0.67	10000
	80	29	2.9	56	5.7	35	3.6	109^[1]	11^[1]					15000
	100	31	3.2	70	7.2	51	5.2	109^[1]	11^[1]					15000
	120	31	3.2	70	7.2	51	5.2	109^[1]	11^[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤20	LSG-I/II:0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤20	LSG-I/II:1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	LSG-I/II:3.11	15000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤20	LSG-I:4.60	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510^[1]	154^[1]					15000

[1] 瞬间容许最大转矩值受到输出端连接螺钉的传动转矩限制

图纸下载

LSG系列 LSG-I型号 LSG-II型号下载

LSG谐波减速器轴模型

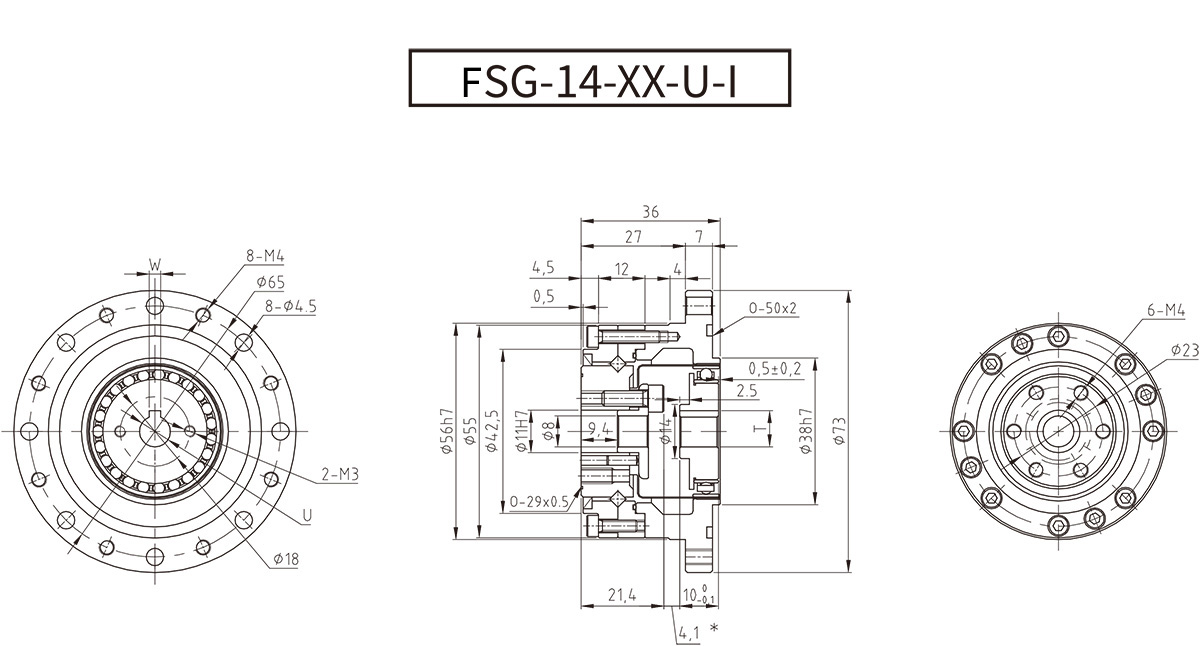

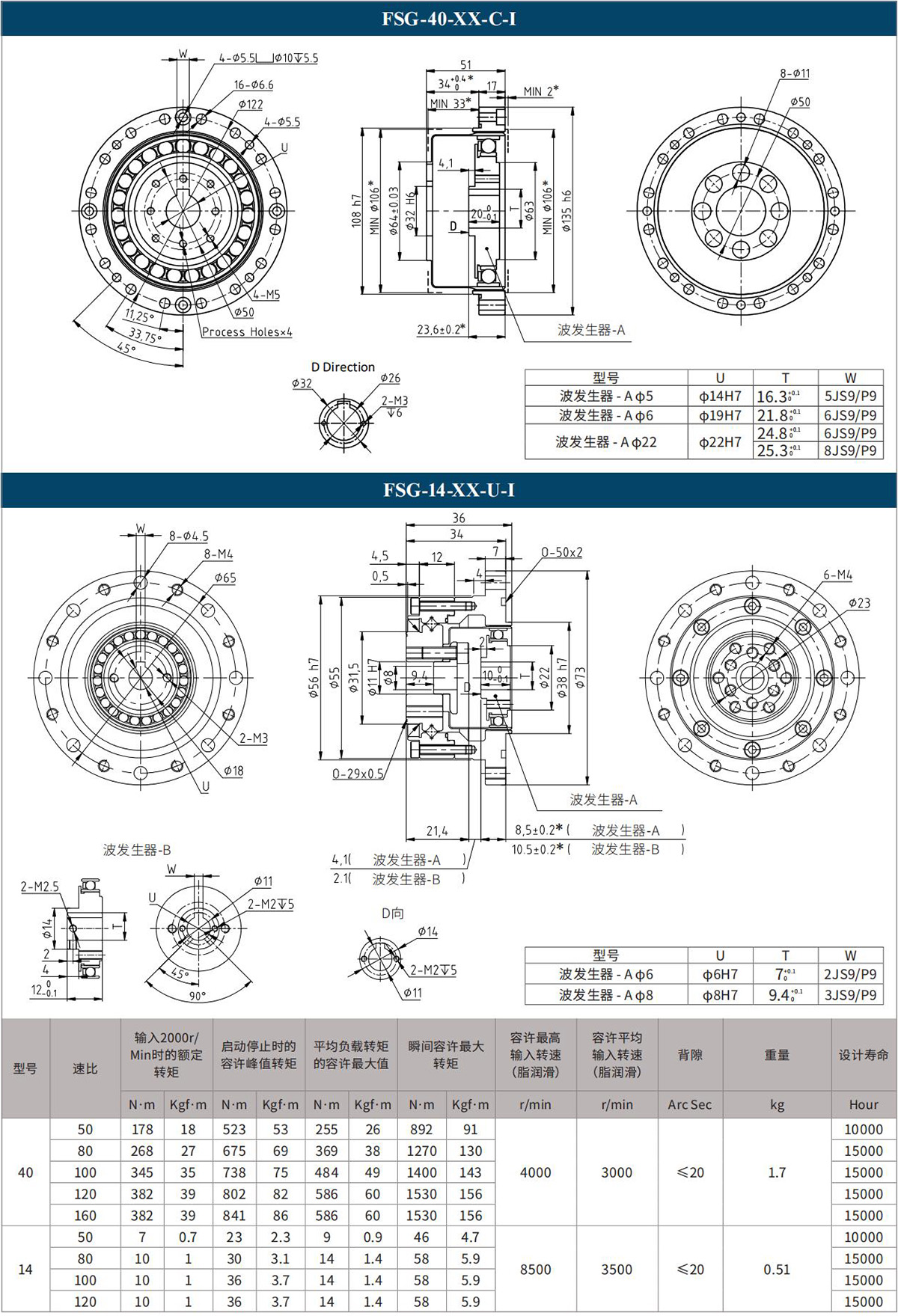

LSG-14-XX-U-I谐波减速器模型

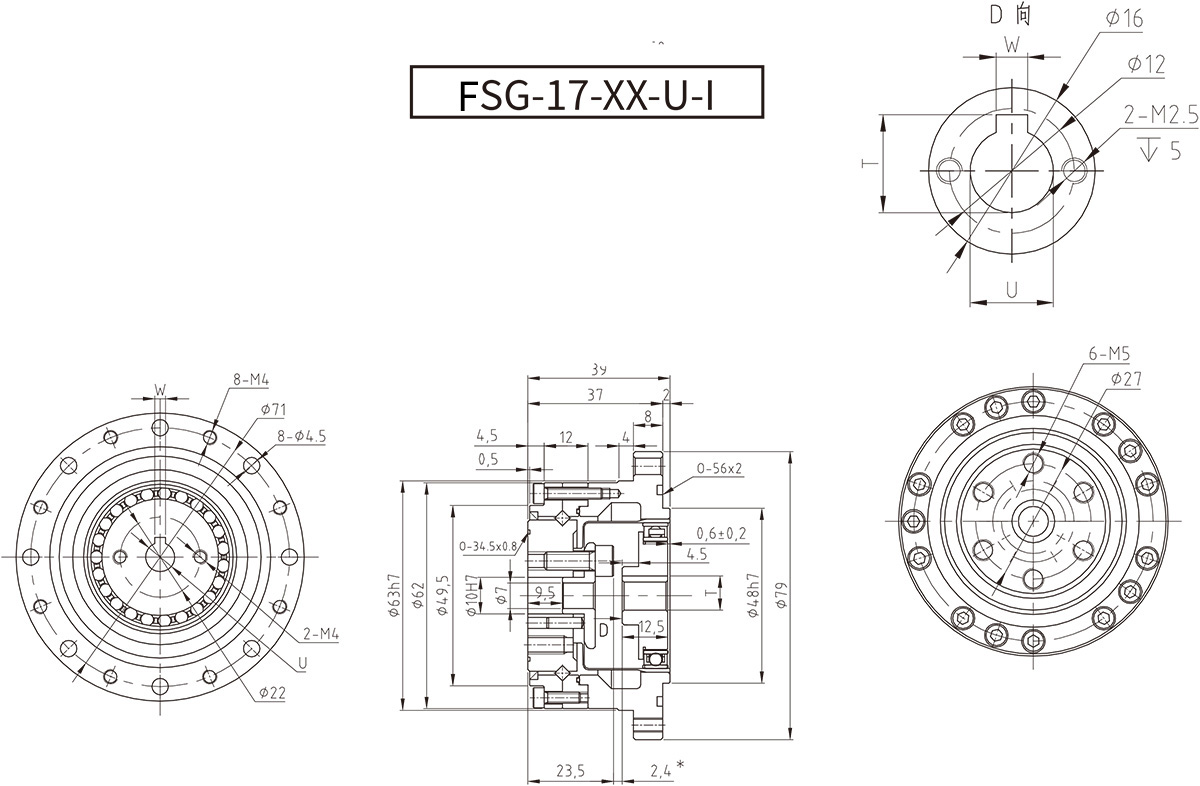

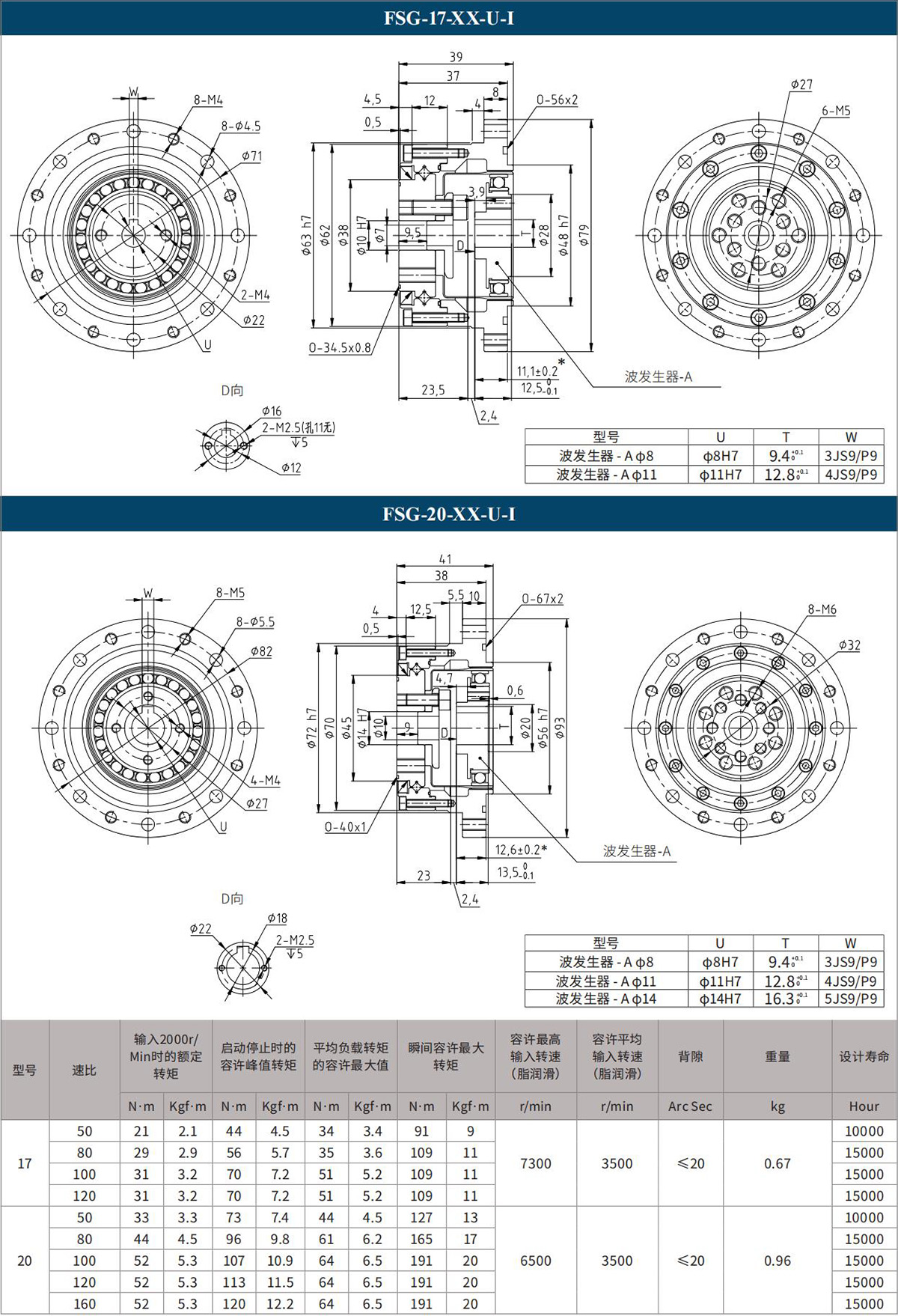

LSG-17-XX-U-I谐波减速器模型

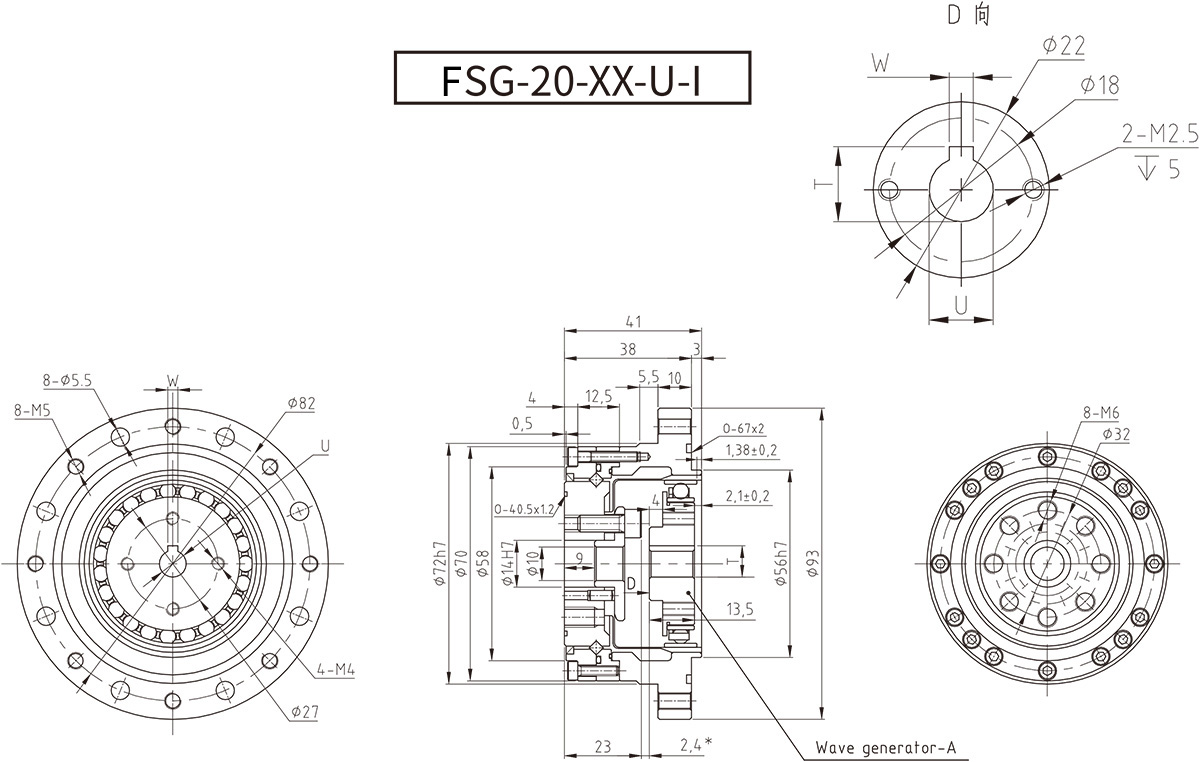

LSG-20-XX-U-I谐波减速器模型

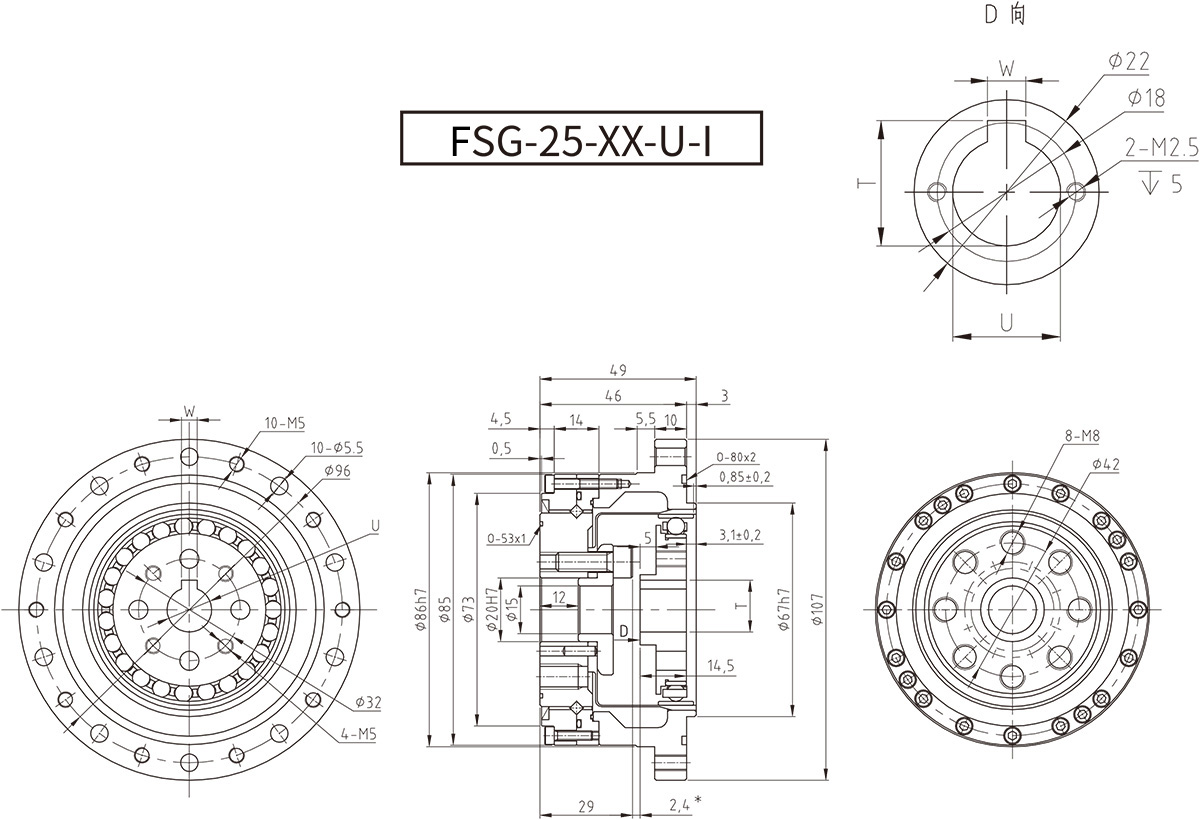

LSG-25-XX-U-I谐波减速器模型

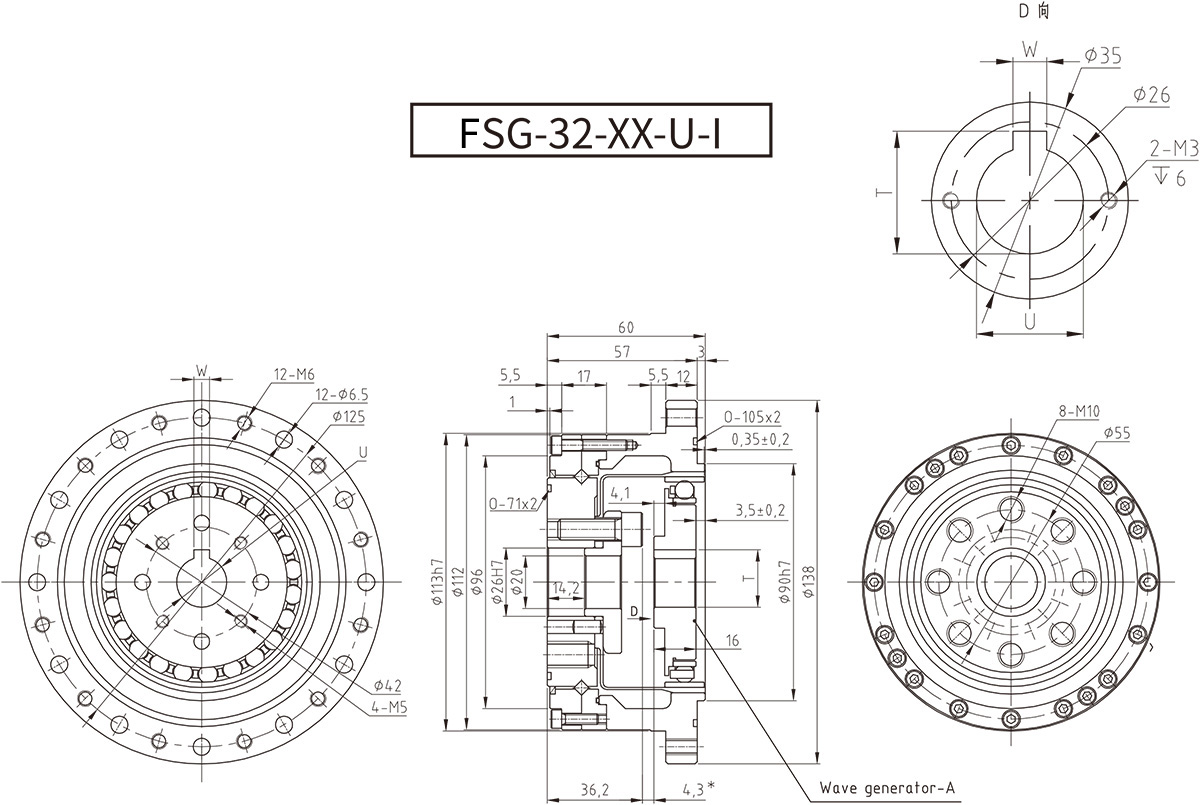

LSG-32-XX-U-I谐波减速器模型

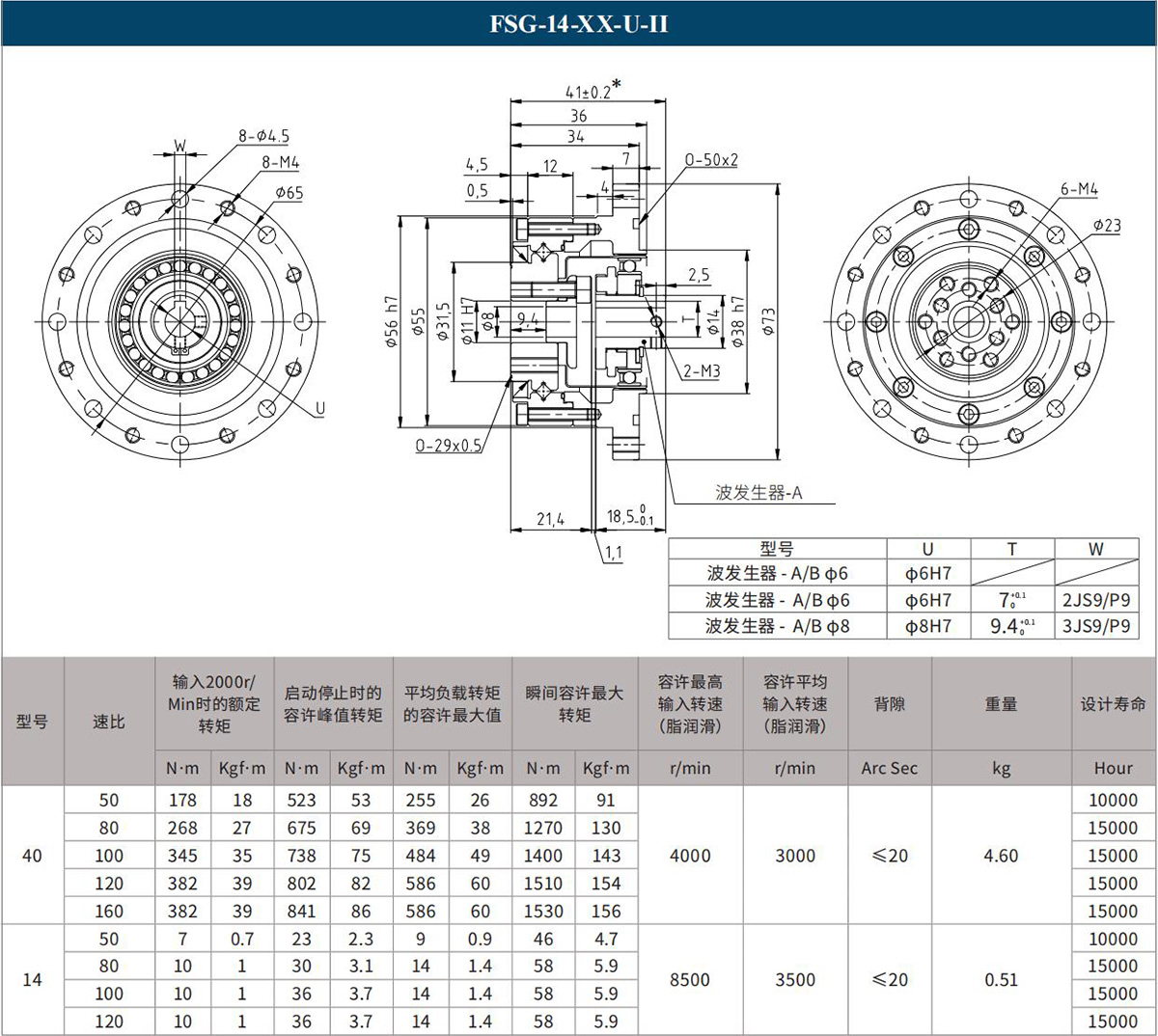

LSG-14-XX-U-II谐波减速器模型

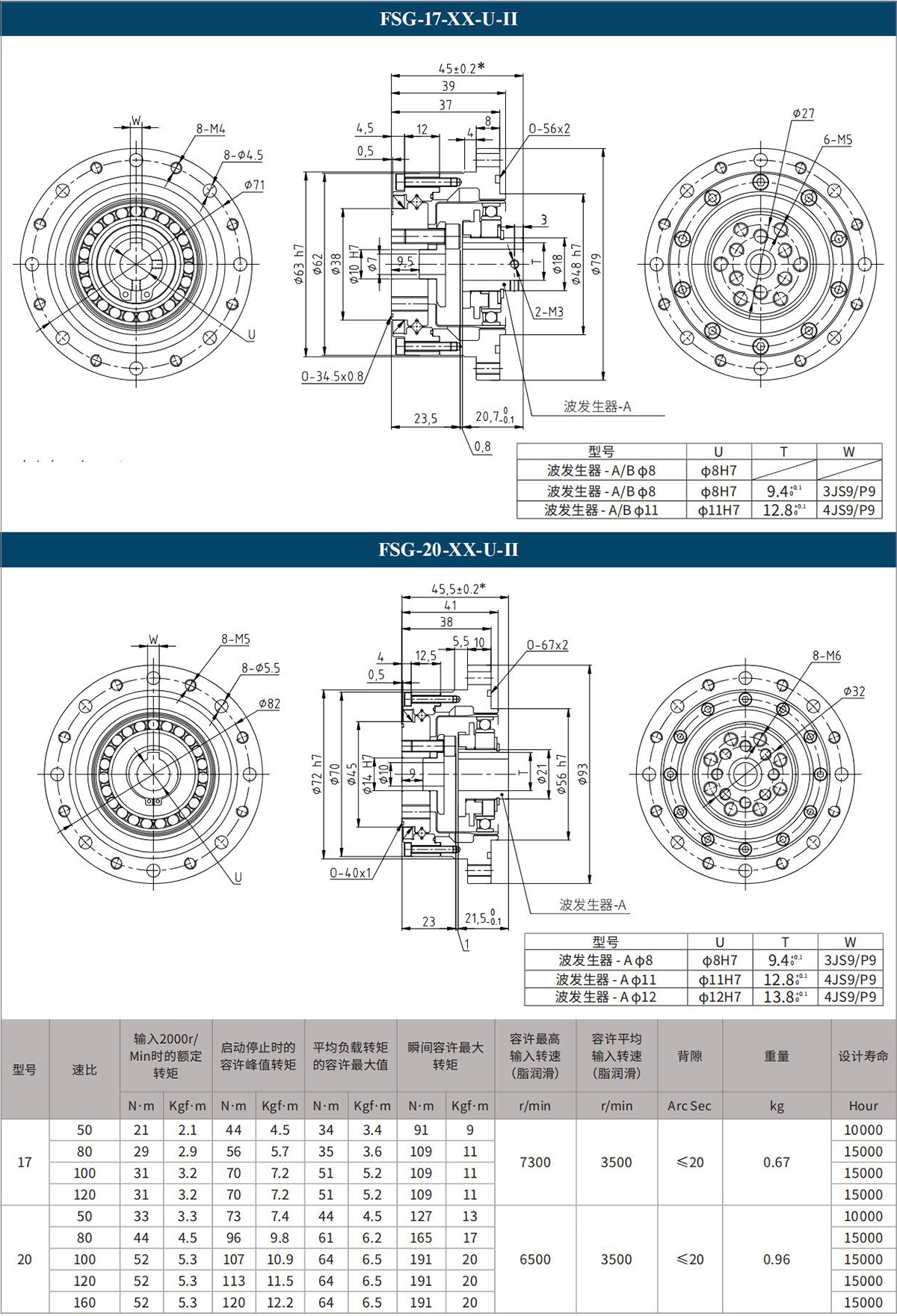

LSG-17-XX-U-II谐波减速器模型

LSG-20-XX-U-II谐波减速器模型

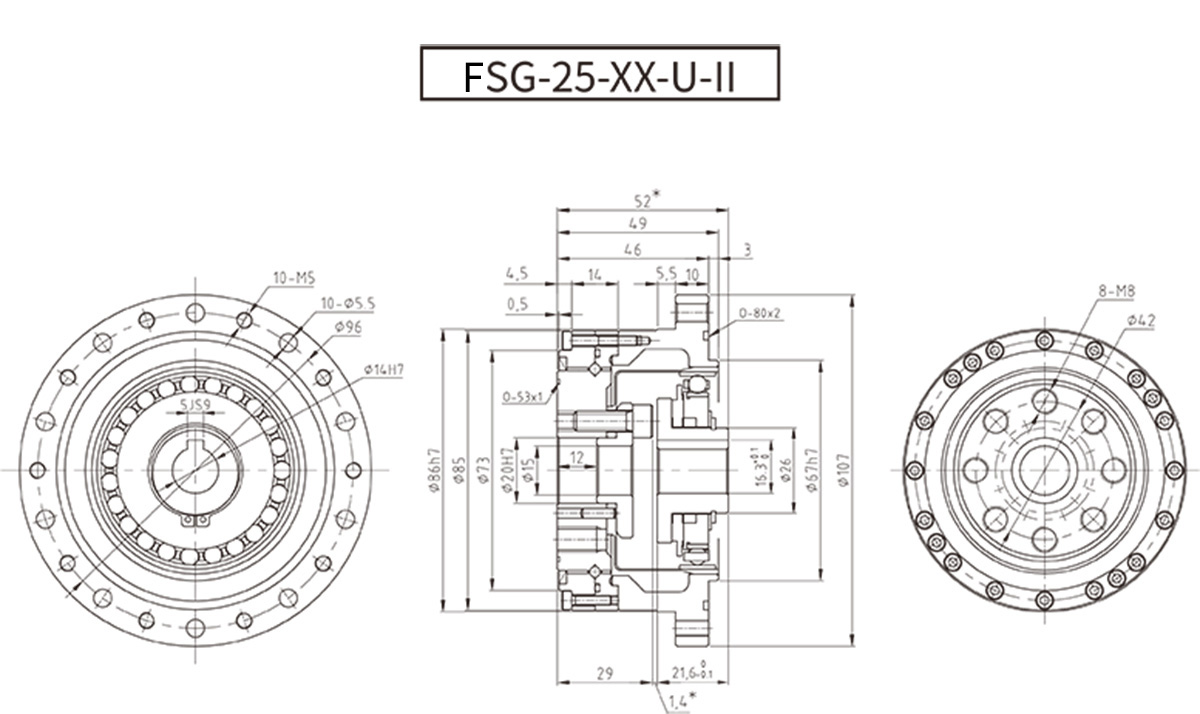

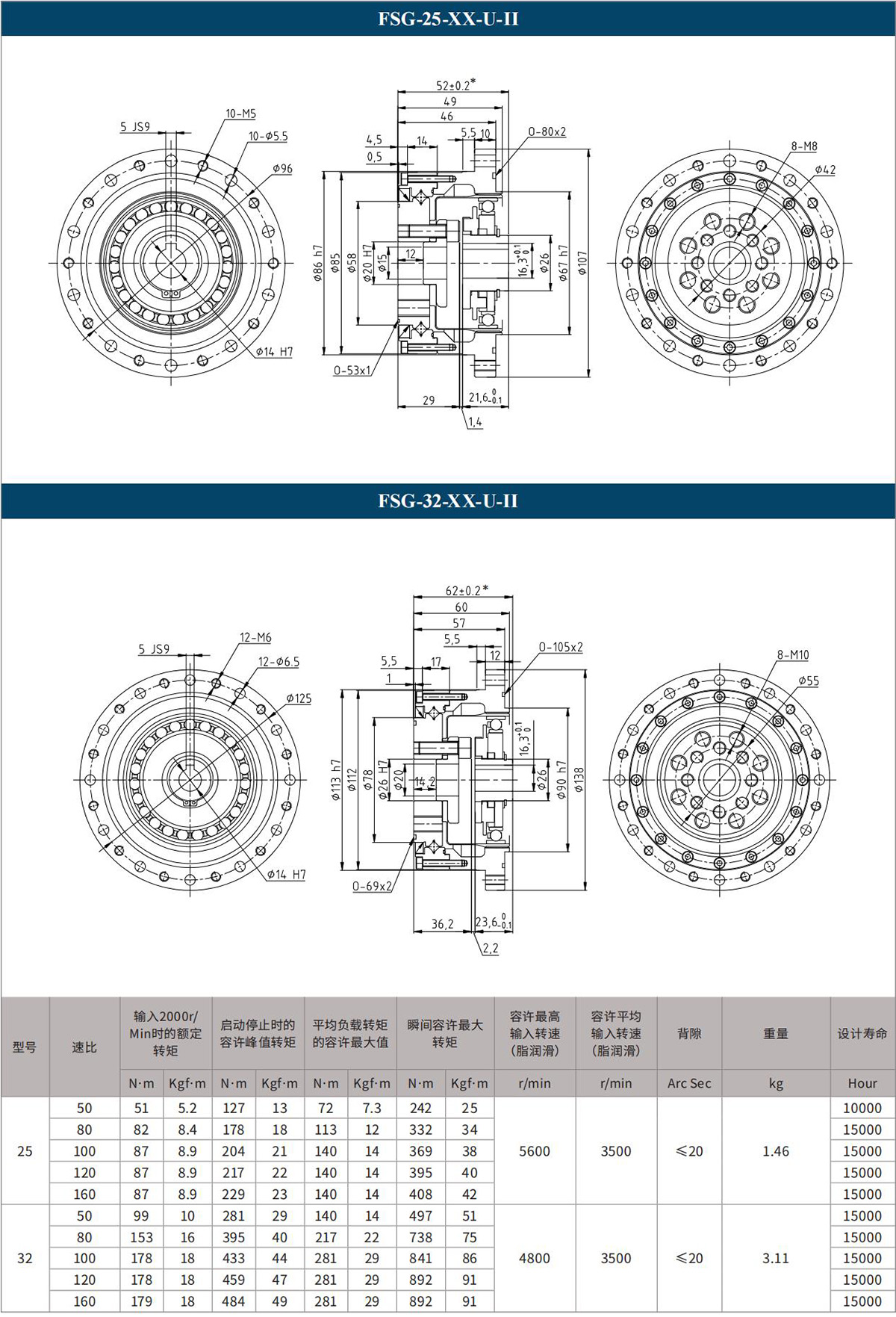

LSG-25-XX-U-II谐波减速器模型

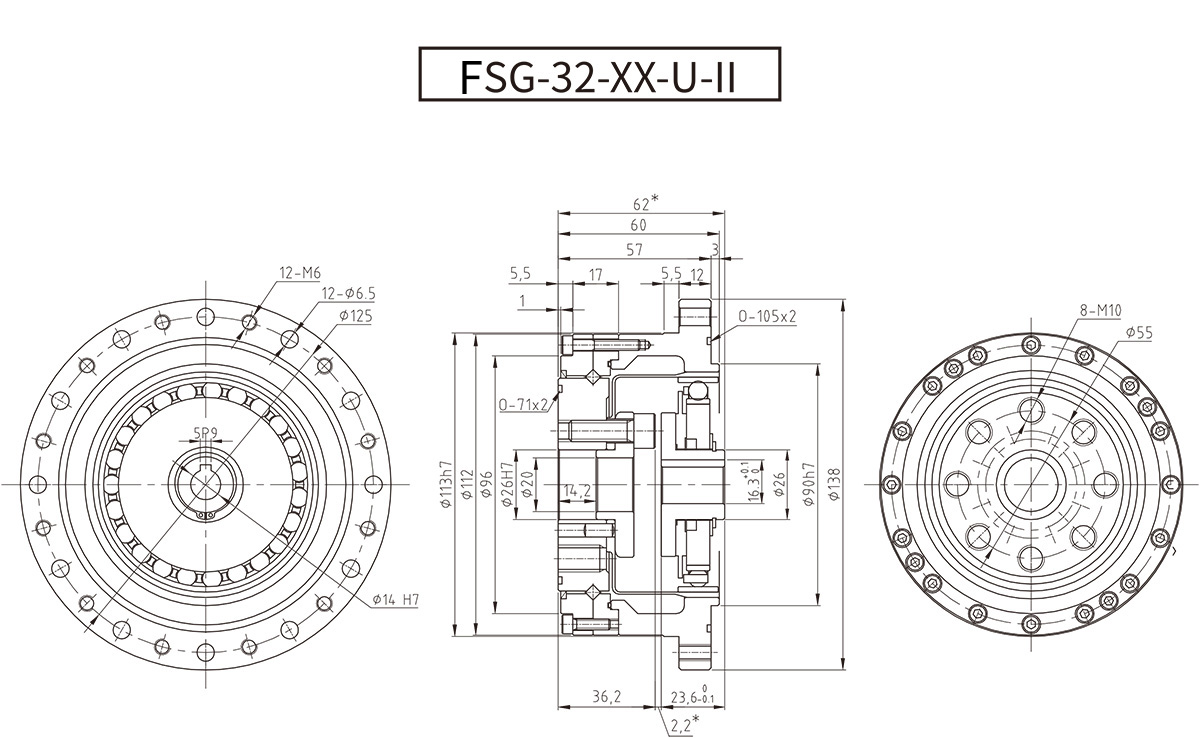

LSG-32-XX-U-II谐波减速器模型

产品详情

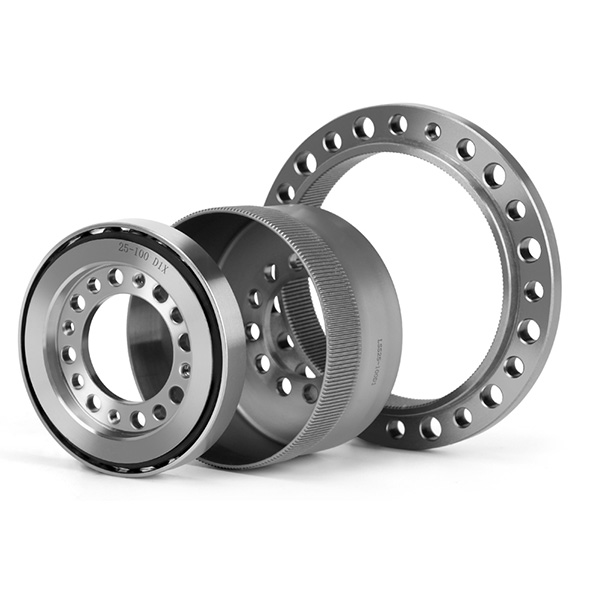

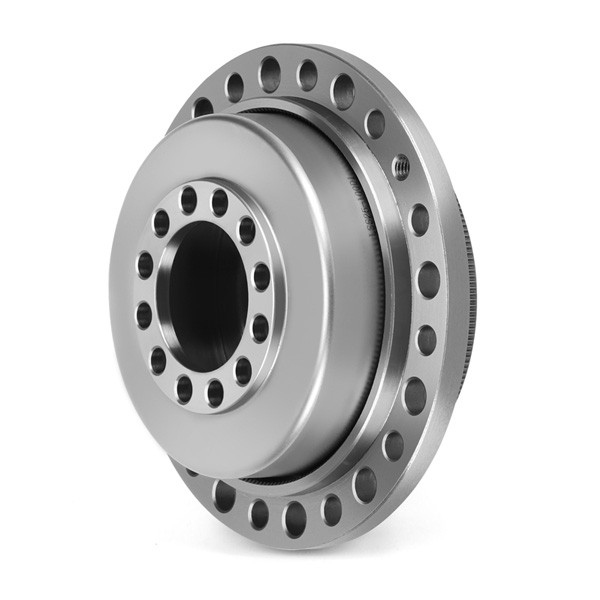

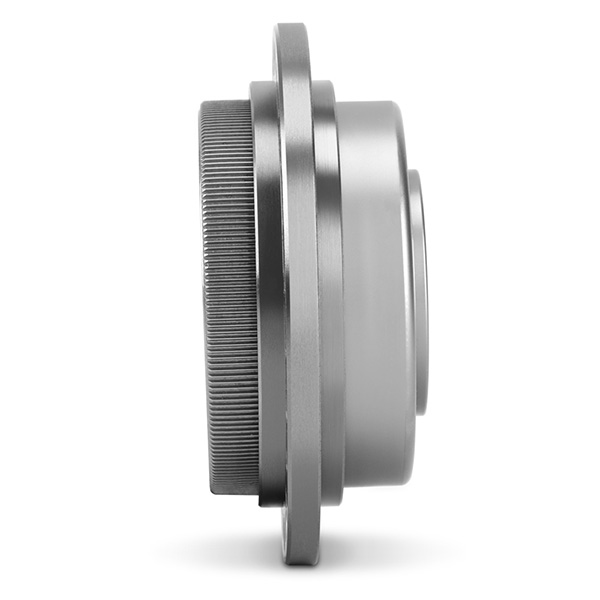

● 为高扭矩型谐波减速器，扭矩承载能力比LSS系列提升30%以上，使用寿命提高43%

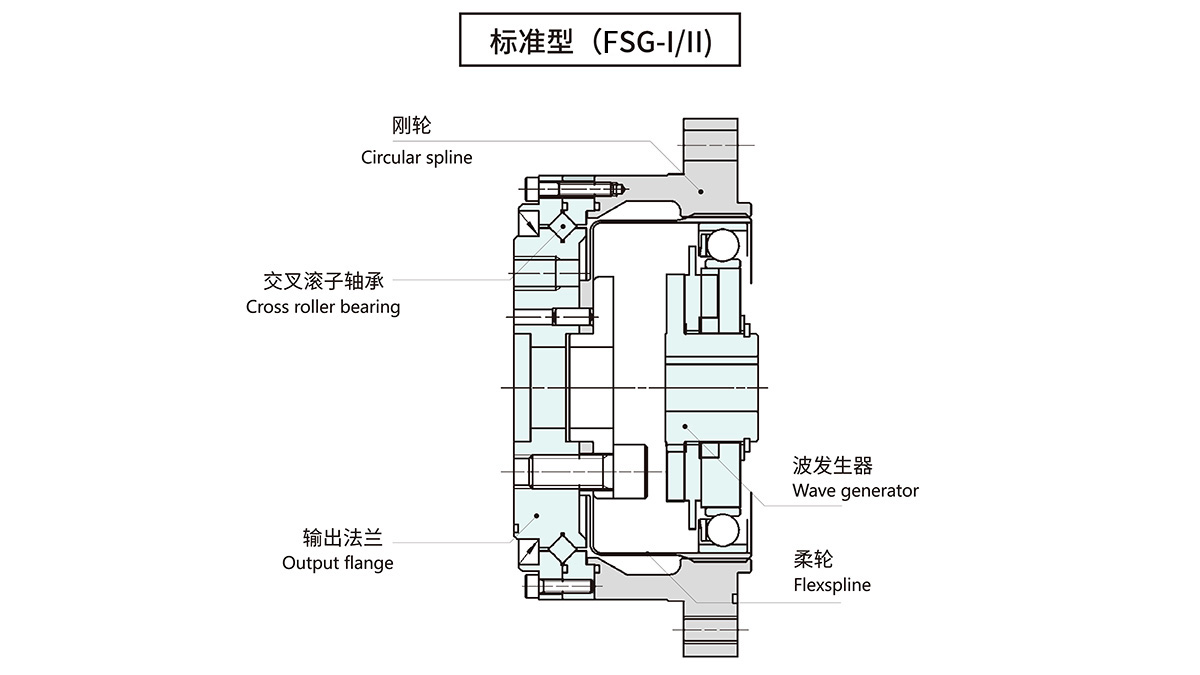

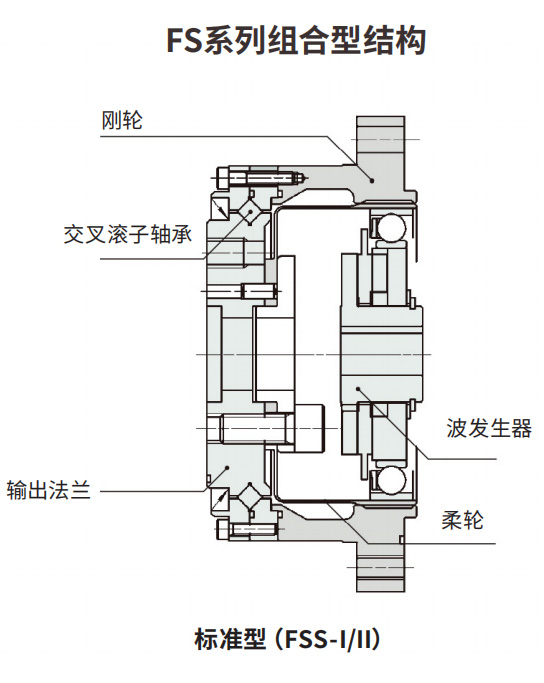

● 柔轮为杯形标准筒结构，配合高刚性满滚子十字交叉轴承

● LS齿型设计, 自研CMP热处理工艺，1um轨迹精磨

● 结构设计紧凑简洁，无齿隙，电机直连，安装便利

● 输入输出同轴

● 优良的定位精度和旋转精度

常见问题

Q: 可以定制非标款产品吗？

A:

可以。不管是尺寸, 材质, 还是应用场景，我司支持非标全方案定制, 工程师快速响应并提供解决方案和定制化图纸。
Q: 你们的谐波减速器产品有什么优势？

A:

我司采用超高强度中低碳合金刚材质, 高刚性满滚子十字交叉轴承，可用于直接支撑外部负载，具有高机能性、高速化、高转矩等优点。
Q: 你们有免费的产品样册可以提供吗？

A:

有。我司提供免费电子版样册和纸质版样册。如有需要, 请拨打全国服务热线: 400-969-0600
Q: 你们的谐波减速器润滑技术有什么优势？

A:

我司选用减速器专用油脂, 具有良好的低温启动性能和抗氧化、抗级压能力, 抑制噪音, 良好的油脂流动性, 可提高减速器寿命内的连续工作能力。
Q: 可以购买样品测试吗？

A:

可以。客户可以选择购买标品或者非标样品进行测试, 我司提供全程技术指导; 体量客户或者特别项目, 我司均可免费提供样品测试。
Q: 交货期一般要多久？

A:

我司现货下单后24小时内可发货; 非标定制产品, 双方确认图纸后3-5周可交付发货。
Q: 你们的产品都是自研自产的吗？

A:

是的。我司拥有30,000平方米标准厂房，在浙江、苏州、南京等地设立多个产品研发中心, 研发工程师团队70人以上, 并获得国家高新技术企业、国家级专精特新“小巨人”企业、省级高新技术企业研发中心等荣誉。
Q: 你们的产品质保周期是多久？

A:

1年质保, 终身维护。质保期内产品如出现故障或质量问题, 我司均提供免费更换; 如有需要, 也可提供技术工程师现场服务。
Q: 可以非标定制关节模组吗？

A:

可以。来福拥有成熟的解决方案团队和经验，接受客户对关节模组在功率、扭矩、减速比、尺寸等不同方面上的定制要求, 为其提供高效专业的定制解决方案。
Q: 关节模组温度过高的原因？

A:

1、模组长时间过载使用，建议选择更大规格的模组
2、模组故障：电机磁钢脱落后摩擦生热；电机绕组损坏导致电机过热；更换模组
3、减速机运行有异常；更换模组
